IGBT Transistörler - Modüller

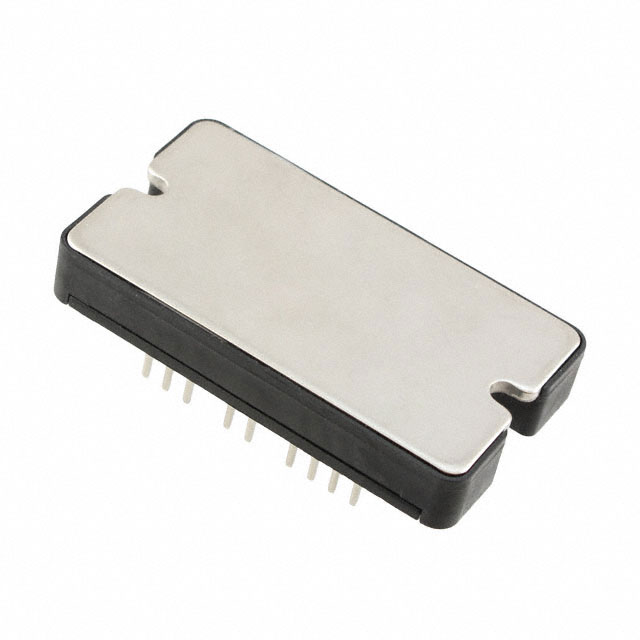

APTGF90DH60T3G
IGBT MODULE 600V 110A 416W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF90DH60T3G
APTGF90DH60T3G Hakkında
APTGF90DH60T3G, Microchip Technology tarafından üretilen 600V 110A kapasiteli IGBT modülüdür. NPT (Non-Punch Through) teknolojisine dayanan bu asymmetrical bridge konfigürasyonlu modül, 416W maksimum güç dağılımına sahiptir. SP3 paket tipinde chassis mount olarak tasarlanan cihaz, NTC thermistor içerir. Vce(on) değeri 15V gate voltajında ve 100A collector akımında 2.5V'dir. 600V collector-emitter breakdown voltajı ve 250µA maksimum collector cutoff akımı ile güç dönüştürme uygulamalarında kullanılır. Endüstriyel invertör, motor sürücü ve AC/DC güç kaynağı devreleri gibi yüksek güçlü switching uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Asymmetrical Bridge |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 416 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
