IGBT Transistörler - Modüller

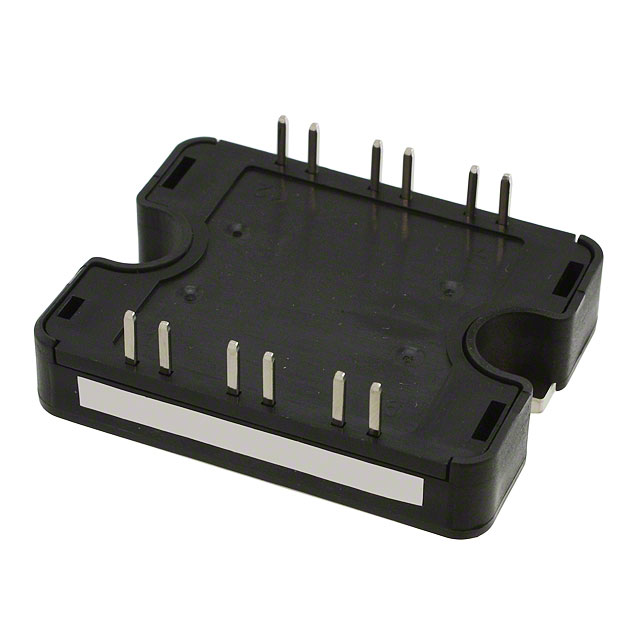

APTGF90A60T1G
IGBT MODULE 600V 110A 416W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF90A60T1G
APTGF90A60T1G Hakkında
APTGF90A60T1G, Microchip Technology tarafından üretilen 600V 110A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. SP1 paket tipinde sunulan bu komponent, maksimum 416W güç yönetimi kapabiliyetine sahiptir. NPT tipi IGBT teknolojisini kullanan modül, Vce(on) değeri 2.5V (15V gate gerilimi, 90A collector akımında) ile karakterize edilmiştir. NTC thermistor entegrasyonu sayesinde sıcaklık izlemesi sağlar. Chassis mount montaj tipi ile endüstriyel uygulamalarda kullanılır. Güç dönüştürme, motor sürücüleri, kaynak makineleri ve UPS sistemleri gibi yüksek akım uygulamalarında tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 416 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 90A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
