IGBT Transistörler - Modüller

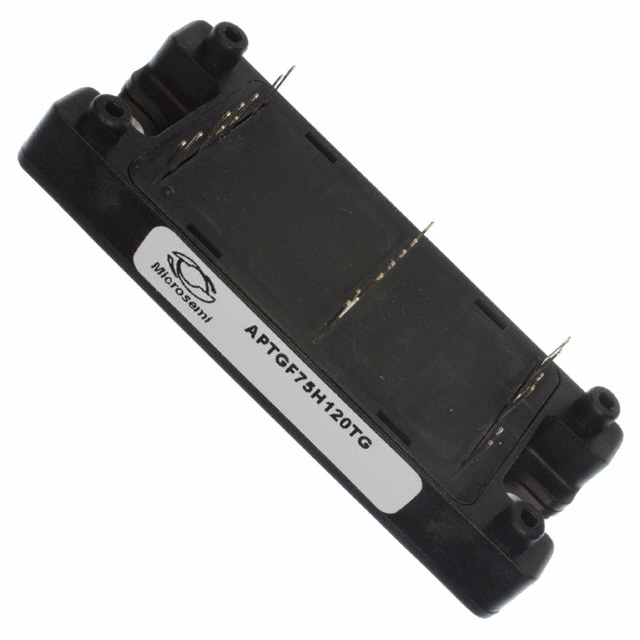

APTGF75H120TG
IGBT MODULE 1200V 100A 500W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF75H120TG
APTGF75H120TG Hakkında
APTGF75H120TG, Microchip Technology tarafından üretilen 1200V NPT tipi IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanmış olup, maksimum 100A collector akımında 500W güç kapasitesiyle çalışır. SP4 paket tipinde chassis mount montajı destekler ve entegre NTC termistor sensörü içerir. Vce(on) değeri 15V gate voltajında 75A akımda 3.7V'dur. 250µA maksimum collector cutoff akımı ve 5.1nF input kapasitansı (25V'de) ile karakterize edilir. Endüstriyel invertör uygulamaları, motor kontrol sistemleri ve güç dönüştürme devrelerinde kullanılır. Cihazın üretimi sonlandırılmış olup, devam eden tasarımlarda yeni alternatiflerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
