IGBT Transistörler - Modüller
APTGF75DSK120TG

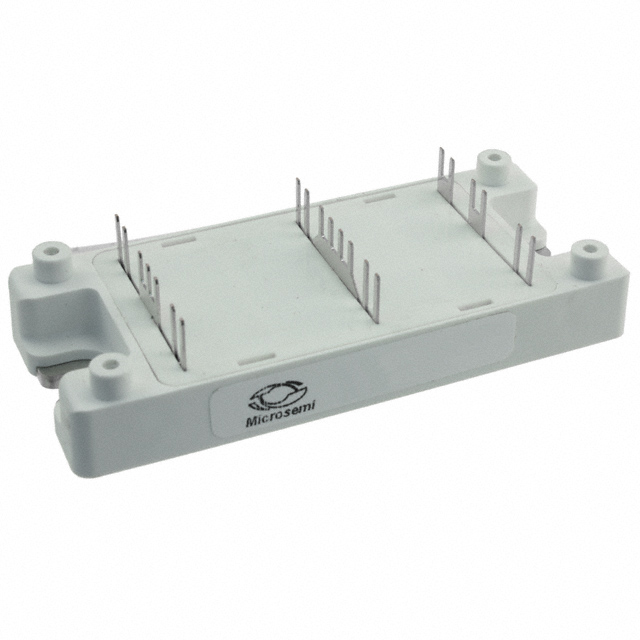

IGBT MODULE 1200V 100A 500W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF75DSK120TG
APTGF75DSK120TG Hakkında
APTGF75DSK120TG, Microchip Technology tarafından üretilen 1200V/100A kapasiteli NPT tipi IGBT modülüdür. Çift konfigürasyonda (Dual, Common Source) tasarlanmış bu komponent, maksimum 500W güç yönetiminde kullanılmaktadır. SP4 pakette sunulan modül, chassis montajı için uygun olup, entegre NTC termistör içermektedir. Vce(on) değeri 15V gate voltajında 75A akımda 3.7V olarak belirlenmiştir. 250µA maksimum collector cutoff akımı ve 5.1nF input kapasitansi özellikleri ile endüstriyel sürücü, inverter ve güç dönüştürücü uygulamalarında tercih edilmektedir. Şu anda obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
