IGBT Transistörler - Modüller

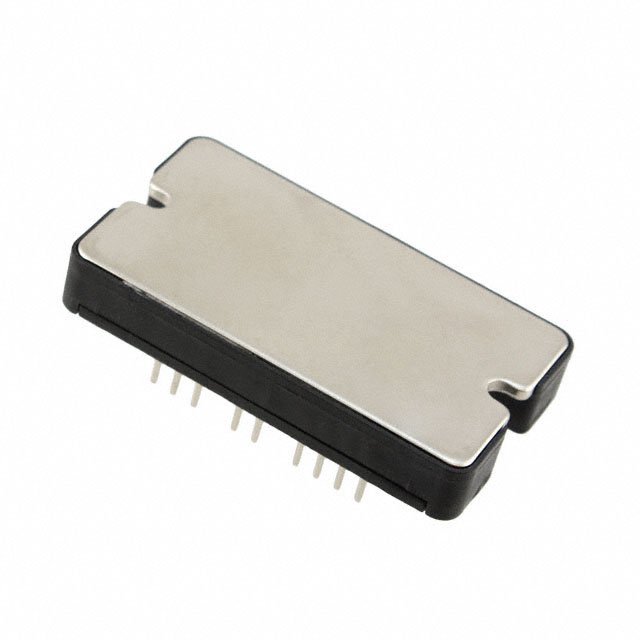

APTGF50X60T3G
IGBT MODULE 600V 65A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50X60T3G
APTGF50X60T3G Hakkında
APTGF50X60T3G, Microchip Technology tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 600V kollektör-emitter kırılma gerilimi ve 65A maksimum kollektör akımı ile endüstriyel güç dönüştürme devrelerinde kullanılır. NPT (Non-Punch Through) IGBT teknolojisine dayalı bu modül, 250W maksimum güç dağıtımı kapasitesiyle kompakt tasarım gereksinimlerini karşılar. Entegre NTC thermistor ile termal yönetim sağlar. SP3 pakette chassis mount konfigürasyonunda sunulan komponent, UPS sistemleri, motor kontrol cihazları ve güç kaynakları gibi uygulamalarda tercih edilir. Vce(on) değeri 2.45V @ 15V, 50A'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
