IGBT Transistörler - Modüller

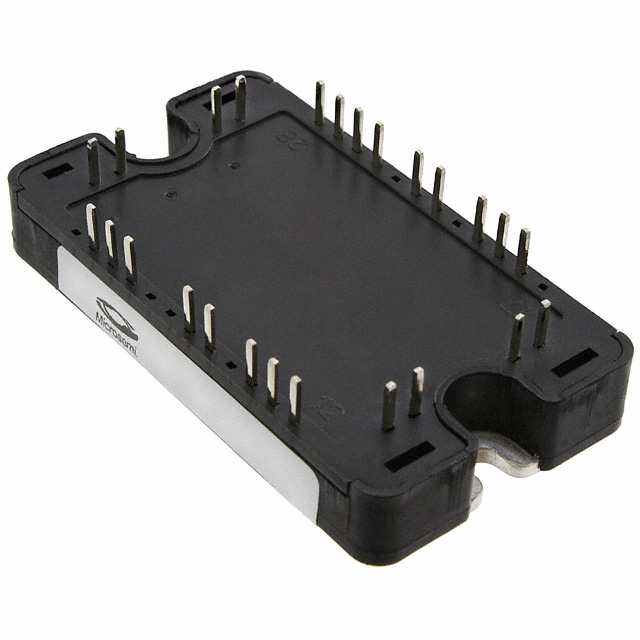

APTGF50VDA60T3G
IGBT MODULE 600V 65A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50VDA60T3G
APTGF50VDA60T3G Hakkında
APTGF50VDA60T3G, Microchip Technology tarafından üretilen 600V 65A kapasiteli bir IGBT modülüdür. Dual Boost Chopper konfigürasyonunda tasarlanan bu bileşen, maksimum 250W güç kapasitesine sahiptir. NPT tipi IGBT yapısında olup, SP3 kasa tipinde chassis mount montajını destekler. Vce(on) değeri 15V gate voltajında 50A akımda 2.45V'dir. 2.2nF giriş kapasitansı (25V'de) ve entegre NTC termistor özelliği bulunmaktadır. DC/DC dönüştürücüler, güç kaynakları ve endüstriyel anahtarlama uygulamalarında kullanım için tasarlanmıştır. Bileşen şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Boost Chopper |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
