IGBT Transistörler - Modüller

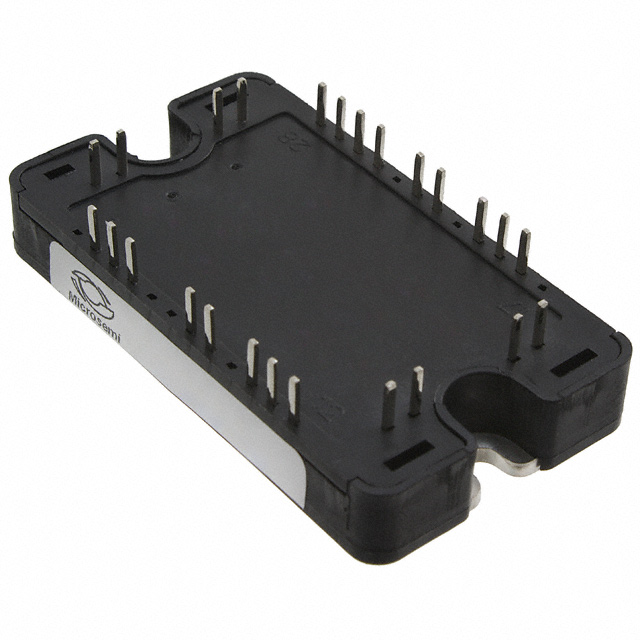

APTGF50VDA120T3G
IGBT MODULE 1200V 70A 312W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50VDA120T3G
APTGF50VDA120T3G Hakkında
APTGF50VDA120T3G, Microchip Technology tarafından üretilen 1200V/70A kapasitesine sahip IGBT modülüdür. Dual Boost Chopper konfigürasyonunda tasarlanmış bu komponent, maksimum 312W güç yönetiminde kullanılmaktadır. NPT türü IGBT teknolojisi ile üretilen modül, 3.7V Vce(on) değerine ve 250µA collector cutoff akımına sahiptir. SP3 paket tipinde chassis mount şekilde montajlanır ve NTC thermistor ile sıcaklık koruması sağlanmaktadır. Enerji dönüşüm uygulamaları, endüstriyel inverter sistemleri, motor kontrol devreleri ve AC/DC güç kaynakları gibi yüksek voltaj anahtarlama uygulamalarında kullanılan bir komponenttir. Vce breakdown voltajı 1200V ile yüksek gerilim ortamlarında çalışmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Boost Chopper |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.45 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 312 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
