IGBT Transistörler - Modüller

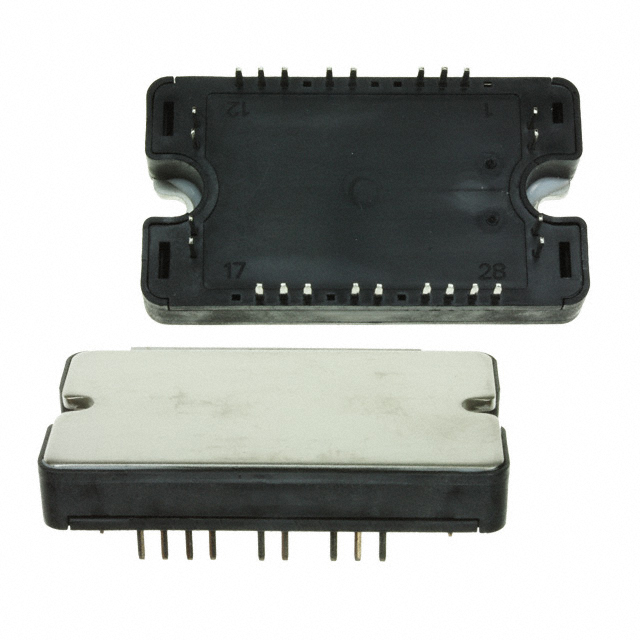

APTGF50TL60T3G
IGBT MODULE 600V 65A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50TL60T3G
APTGF50TL60T3G Hakkında
APTGF50TL60T3G, Microchip Technology tarafından üretilen 600V 65A kapasitesinde üç seviyeli inverter konfigürasyonuna sahip IGBT modülüdür. NPT tipi IGBT teknolojisi kullanılarak tasarlanan bu bileşen, maksimum 250W güç kapasitesiyle çalışır. Chassis mount tipi SP3 paketleme ile sunulan modül, entegre NTC thermistor sensörü içerir. Vce(on) değeri 15V gate voltajında 50A akımda 2.45V olup, collector-emitter breakdown voltajı 600V'dir. -55°C ile 150°C arasında sıcaklık aralığında çalışabilen bu modül, endüstriyel güç dönüştürme, motor kontrol ve enerji yönetimi uygulamalarında kullanılır. Bileşen kullanım dışı (Obsolete) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
