IGBT Transistörler - Modüller

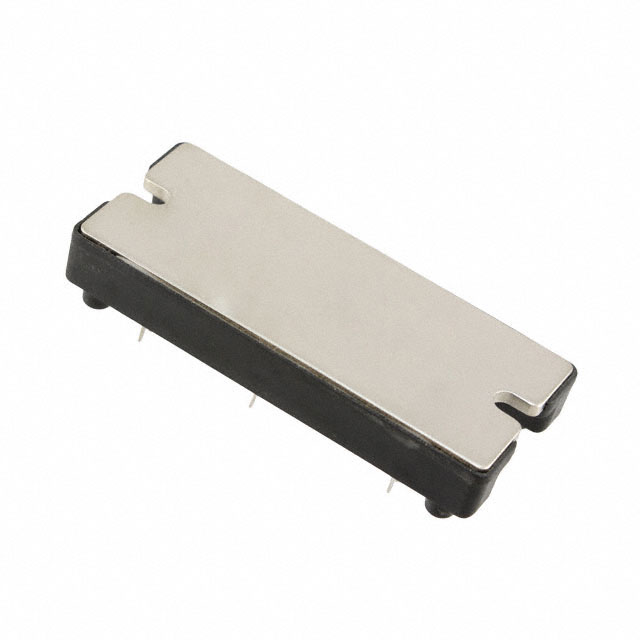

APTGF50H120TG
IGBT MODULE 1200V 75A 312W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50H120TG
APTGF50H120TG Hakkında
APTGF50H120TG, Microchip Technology tarafından üretilen 1200V/75A IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanmış olup, NPT (Non Punch Through) IGBT teknolojisini kullanır. SP4 kasa tipi ile chassis mount edilir ve maksimum 312W güç dağıtımı kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 50A akımda 3.7V'tur. Entegre NTC thermistor ile sıcaklık kontrolü sağlar. Düşük collector cutoff akımı (250µA max) ve 3.45nF @ 25V giriş kapasitanı ile karakterizedir. Endüstriyel frekanslı dönüştürücüler, solar invertörler ve güç dönüştürme uygulamalarında kullanılır. Parça durumu Obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.45 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 312 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
