IGBT Transistörler - Modüller

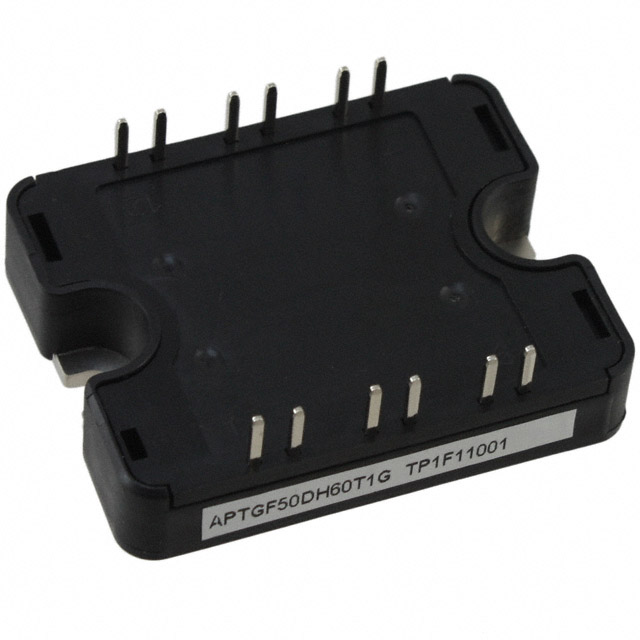

APTGF50DH60T1G
IGBT MODULE 600V 65A 250W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50DH60T
APTGF50DH60T1G Hakkında
APTGF50DH60T1G, Microchip Technology tarafından üretilen 600V 65A kapasiteli IGBT modülüdür. NPT (Non-Punch Through) teknolojisi kullanarak tasarlanmış, asymmetrical bridge konfigürasyonuna sahiptir. Maximum 250W güç yönetim kapasitesi ile DC motorlar, güç kaynakları, invertörler ve switching uygulamalarında kullanılan endüstriyel bir komponenttir. 2.45V @ 15V, 50A Vce(on) değeri düşük konversiyon kayıpları sağlar. NTC thermistor entegrasyonu ile sıcaklık izleme ve koruması yapılabilir. Chassis mount SP1 paketi ile sabit kurulum için tasarlanmıştır. Obsolete durumdaki bu ürün yüksek gerilim power elektronik uygulamalarında koleksiyatör emitter kesme gerilimi maksimum 600V'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Asymmetrical Bridge |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
