IGBT Transistörler - Modüller

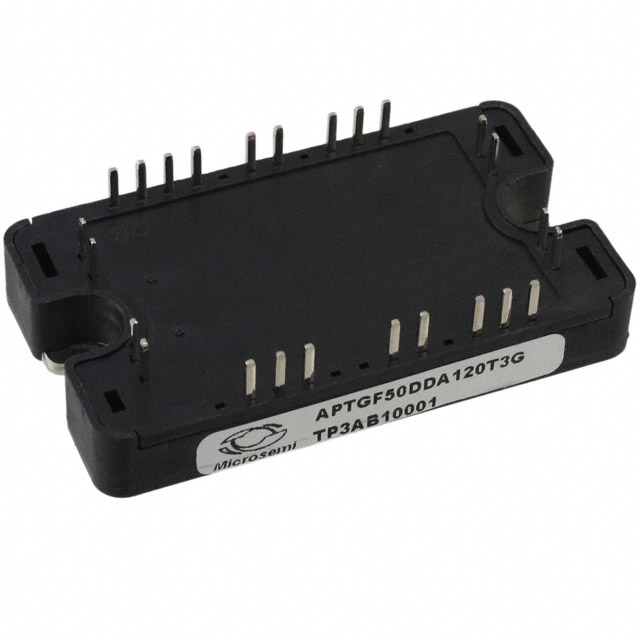

APTGF50DDA120T3G
IGBT MODULE 1200V 70A 312W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF50DDA120T3G
APTGF50DDA120T3G Hakkında
APTGF50DDA120T3G, Microchip Technology tarafından üretilen 1200V/70A kapasiteli IGBT modülüdür. Dual Boost Chopper konfigürasyonunda tasarlanan bu komponent, maksimum 312W güç yönetebilir. NPT tipi IGBT teknolojisi kullanılarak tasarlanmış olan modül, 3.7V Vce(on) değerine sahiptir. SP3 paketinde sunulan cihaz, entegre NTC thermistor ile sıcaklık koruması sağlar. Chassis mount tipi montaj seçeneği ile endüstriyel uygulamalarda, güç dönüştürücü sistemlerinde, motor sürücülerinde ve anahtarlama uygulamalarında kullanılır. Standart input konfigürasyonu ve 3.45 nF input kapasitansı ile uyumlu performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Boost Chopper |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.45 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 312 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
