IGBT Transistörler - Modüller

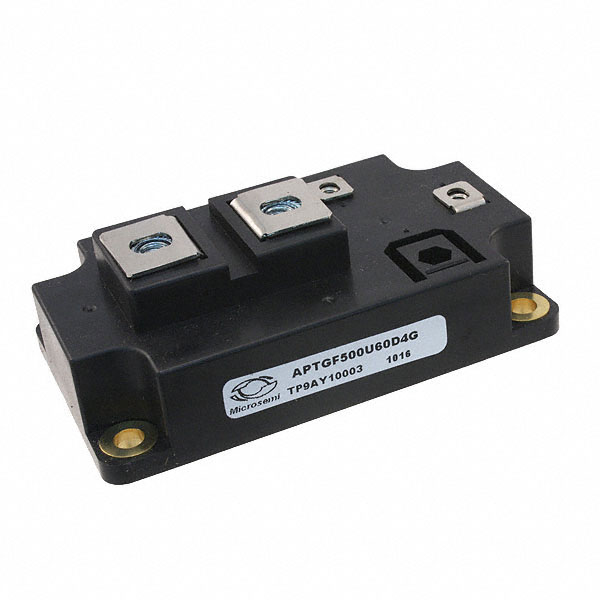

APTGF500U60D4G
IGBT MODULE 600V 625A 2000W D4
- Üretici
- Microchip Technology
- Paket/Kılıf
- D4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF500U60D4
APTGF500U60D4G Hakkında
APTGF500U60D4G, Microchip Technology tarafından üretilen 600V/625A kapasiteli IGBT modülüdür. NPT (Non-Punch-Through) teknolojisi ile tasarlanan bu komponent, 2000W güç seviyesinde çalışmaya uygundur. D4 paket tipi ile shasiye monte edilir. Vce(on) değeri 15V gate voltajında 500A akımda 2.45V olarak belirtilmiştir. 26nF giriş kapasitansi (Cies) ile hızlı anahtarlama özelliğine sahiptir. Endüstriyel uygulamalarda güç elektroniği devrelerinde, invarter ve motor sürücü tasarımlarında kullanılır. Cihaz şu anda Obsolete (üretilmiyor) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 625 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D4 |
| Part Status | Obsolete |
| Power - Max | 2000 W |
| Supplier Device Package | D4 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 500A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
