IGBT Transistörler - Modüller

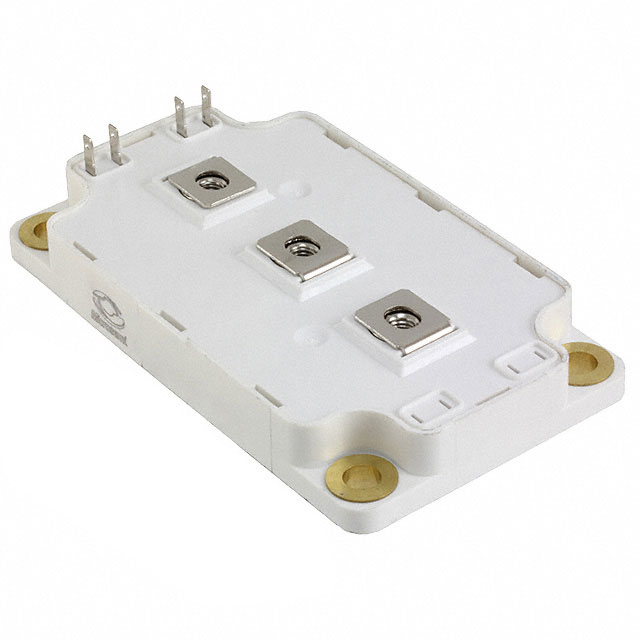

APTGF350DU60G
IGBT MODULE 600V 430A 1562W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF350DU60G
APTGF350DU60G Hakkında
APTGF350DU60G, Microchip Technology tarafından üretilen 600V 430A kapasiteli dual konfigürasyonlu IGBT modülüdür. NPT tipi IGBT teknolojisini kullanan bu komponent, maksimum 1562W güç yönetebilir. SP6 chassis mount paketi ile sunulan modül, standart giriş karakteristiğine sahiptir. Vce(on) değeri 360A akımda 2.5V'tur. 17.2 nF giriş kapasitansı (25V'da) ve 200 µA maksimum collector cutoff akımı ile düşük kayıp özellikleri sunar. Yüksek akım uygulamalarında güç elektronikleri, motor kontrol devreleri ve endüstriyel invertörlerde kullanılmaya uygun tasarlanmıştır. Ürün halen stokta bulunmamakta (obsolete) ancak teknik referans ve yedek parça uygulamalarında değer taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 17.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1562 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 360A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
