IGBT Transistörler - Modüller

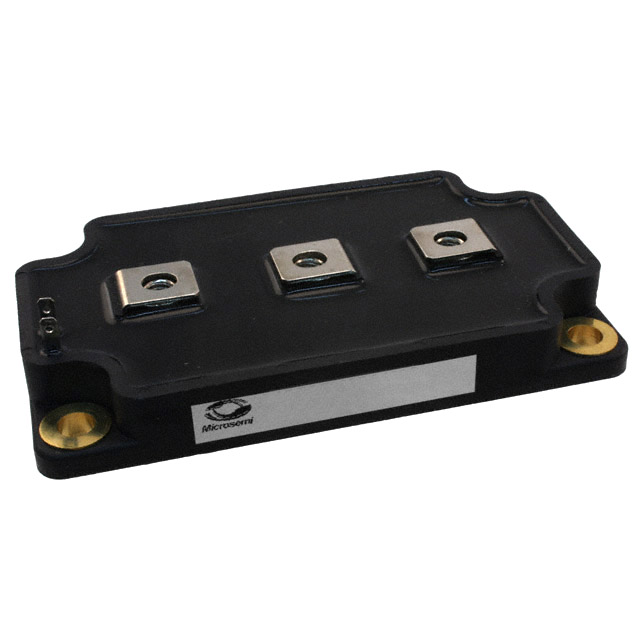

APTGF350DA60G
IGBT MODULE 600V 430A 1562W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF350DA60G
APTGF350DA60G Hakkında
APTGF350DA60G, Microchip Technology tarafından üretilen 600V 430A kapasiteli NPT tipi IGBT modülüdür. SP6 paket standardına uygun olarak chassis mount montajı için tasarlanmıştır. Maksimum 1562W güç yönetim kapasitesine sahip bu modül, yüksek akım uygulamalarında kullanılmak üzere geliştirilmiştir. VCE(on) değeri 15V gate voltajında 360A akımda 2.5V olarak belirlenmiştir. Collector-emitter breakdown voltajı 600V'tur. Input kapasitansı 17.2 nF @ 25V'dır. Bu modül, endüstriyel inverter, motor kontrol ve güç dönüştürme uygulamalarında tercih edilir. Ürün statüsü itibariyle obsolete olarak listelenmiştir. Chassis mount tipi montaj özelliği sayesinde ısı yönetimi ve mekanik sabitlik sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 17.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1562 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 360A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
