IGBT Transistörler - Modüller

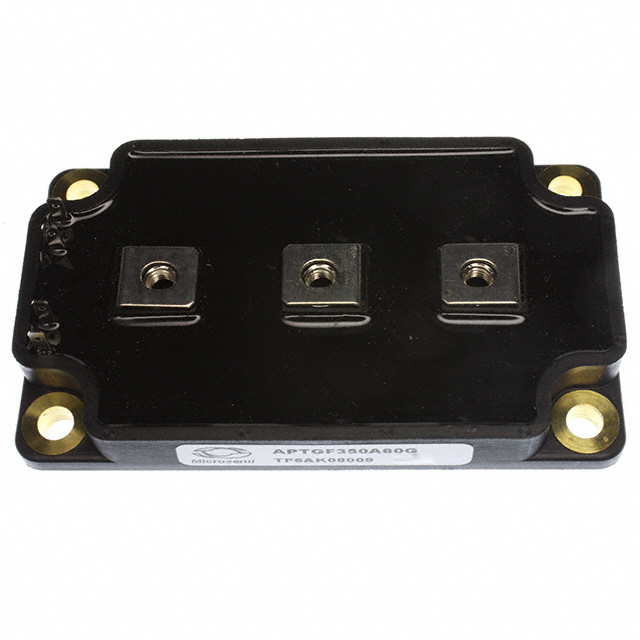

APTGF350A60G
IGBT MODULE 600V 430A 1562W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF350A60G
APTGF350A60G Hakkında
APTGF350A60G, Microchip Technology tarafından üretilen 600V/430A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu bileşen, NPT tipi IGBT teknolojisi kullanarak maksimum 1562W güç yönetebilir. SP6 paketinde chassis mount montajını destekleyen modül, 2.5V @ 15V/360A Vce(on) değeri ile verimli anahtarlama özellikleri sunar. Input Capacitance değeri 17.2 nF @ 25V olup 600V collector-emitter breakdown voltajı ile yüksek voltaj uygulamalarında çalışabilir. Endüstriyel güç dönüştürme, inverter ve motor kontrol uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 17.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1562 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 360A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
