IGBT Transistörler - Modüller

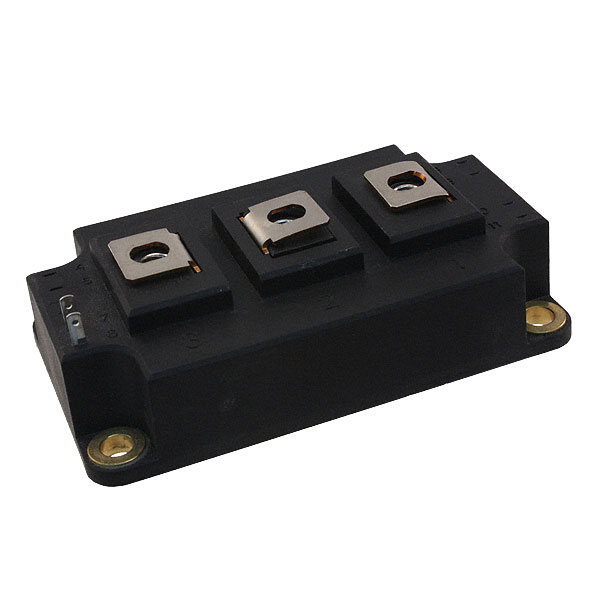

APTGF330DA60D3G
IGBT MODULE 600V 460A 1400W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF330DA60D3G
APTGF330DA60D3G Hakkında
APTGF330DA60D3G, Microchip Technology tarafından üretilen 600V/460A IGBT modülüdür. NPT (Non Punch Through) teknolojisi ile tasarlanmış bu modül, maksimum 1400W güç kapasitesine sahiptir. D-3 kasa tipi ile chassis montajı için uygun olan komponent, -40°C ile 150°C arasında çalışabilir. Vce(on) değeri 15V gate geriliminde 400A akımda 2.5V olarak belirtilmiştir. 600V collector-emitter breakdown voltajı ile güç elektronikleri uygulamalarında, motor sürücüleri, AC/DC konverterler ve UPS sistemlerinde kullanılmaya uygundur. Standart giriş konfigürasyonunda çalışan modül, 18nF giriş kapasitansına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 460 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1400 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
