IGBT Transistörler - Modüller

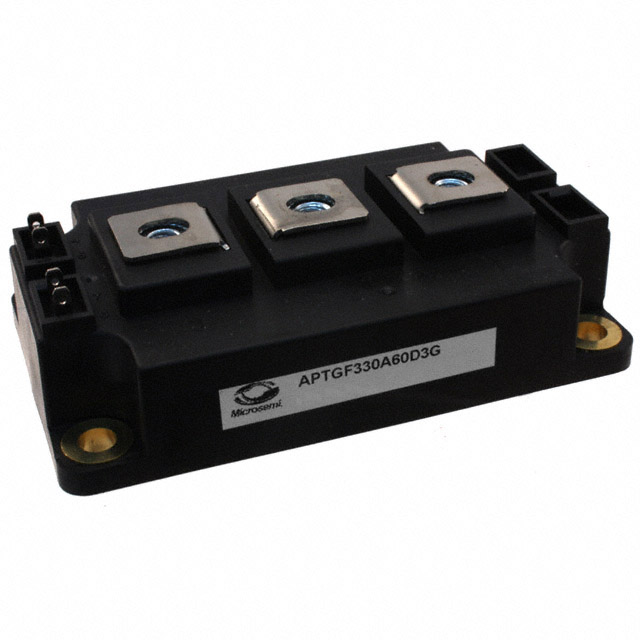

APTGF330A60D3G
IGBT MODULE 600V 520A 1560W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF330A60D3G
APTGF330A60D3G Hakkında
APTGF330A60D3G, Microchip Technology tarafından üretilen 600V 520A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, D-3 modül paketi içerisinde sunulmaktadır. NPT (Non Punch Through) teknolojisi kullanılarak üretilen bu bileşen, maksimum 1560W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında ve 400A kolektör akımında 2.45V olarak belirtilmiştir. 18nF giriş kapasitansı ile hızlı komütasyon özelliği sunmaktadır. Şasi montajı için uygun olup, endüstriyel güç dönüştürme uygulamaları, motor sürücüleri ve enerji yönetim sistemlerinde kullanılır. Cihazın Part Status olarak Obsolete tanımlandığından, yeni tasarımlarda yerine geçen modellerin incelenmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 520 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1560 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
