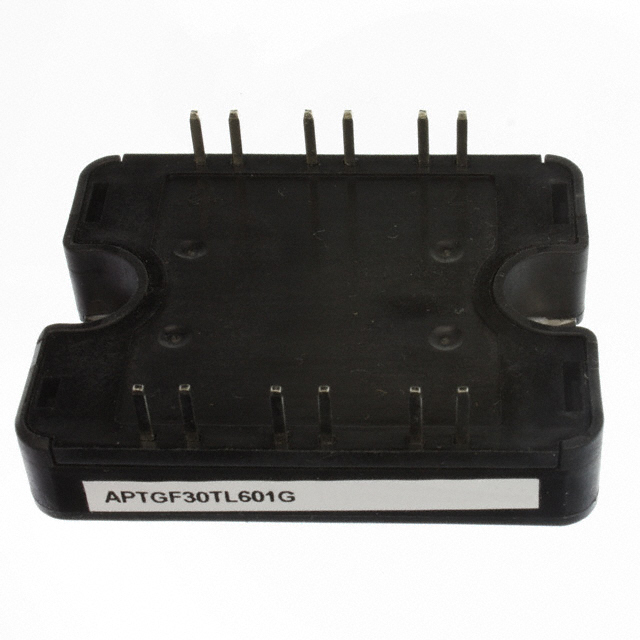

APTGF30TL601G
IGBT MODULE 600V 42A 140W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF30TL601G
APTGF30TL601G Hakkında
APTGF30TL601G, Microchip Technology tarafından üretilen 600V 42A kapasiteli IGBT modülüdür. NPT tipi IGBT teknolojisini kullanan bu bileşen, three-level inverter konfigürasyonunda kullanılmak üzere tasarlanmıştır. Maximum 140W güç yönetebilen modül, Vce(on) değeri 15V gate voltajında 30A akımda 2.45V olarak belirlenmiştir. 1.35 nF (25V) giriş kapasitansı ve 250µA maksimum kesme akımı ile düşük kayıplar sağlar. SP1 paketinde sunulan chassis mount uygulamalarına uygundur. Endüstriyel sürücü devrelerinde, güç dönüştürücülerinde ve enerji kontrol sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 42 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 140 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
