IGBT Transistörler - Modüller

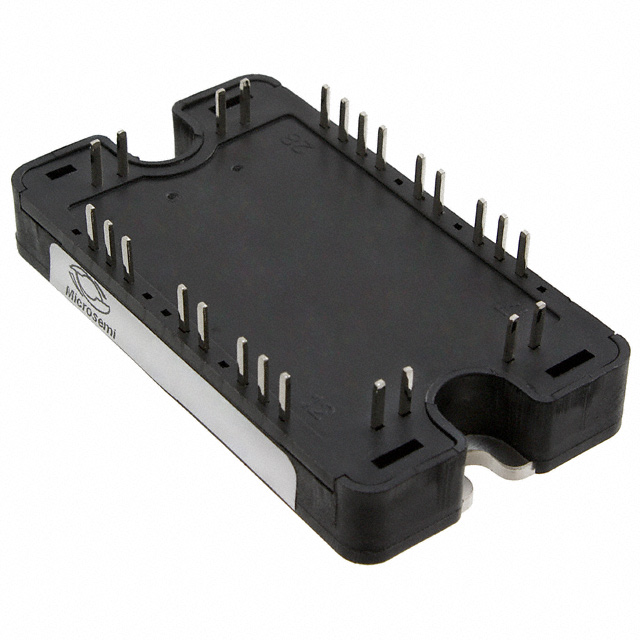

APTGF30H60T3G
IGBT MODULE 600V 42A 140W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF30H60T3G
APTGF30H60T3G Hakkında
APTGF30H60T3G, Microchip Technology tarafından üretilen 600V 42A'lik Full Bridge Inverter IGBT modülüdür. SP3 kasa tipinde sunulan bu NPT tipi IGBT transistör, maksimum 140W güç dağıtım kapasitesine sahiptir. Vce(on) değeri 15V gate gerilimi ve 30A kolektör akımında 2.45V'dur. Modül, 1.35nF giriş kapasitansı ve yerleşik NTC termistor ile donatılmıştır. Şasi montajı için uygun olan bu komponent, güç dönüştürme uygulamaları, motor sürücüleri ve inverter devreleri gibi endüstriyel elektronik sistemlerde kullanılmaktadır. Maksimum kolektör kesme akımı 250µA olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 42 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 140 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
