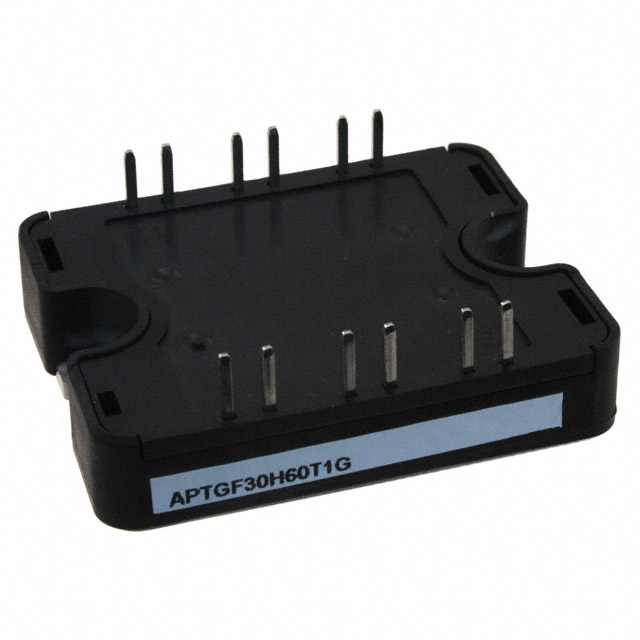

APTGF30H60T1G
IGBT MODULE 600V 42A 140W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF30H60T1G
APTGF30H60T1G Hakkında
APTGF30H60T1G, Microchip Technology tarafından üretilen 600V/42A kapasitesi ile Full Bridge Inverter konfigürasyonunda çalışan IGBT modülüdür. NPT tipi IGBT teknolojisi kullanılarak tasarlanan bu komponent, 140W maksimum güç kapasitesine sahiptir. SP1 paket tipinde sunulan modül, entegre NTC termistör özelliği ile sıcaklık kontrolü sağlamaktadır. Vce(on) değeri 15V kapı geriliminde ve 30A kollektör akımında 2.45V olup, 600V breakdown voltajı ile yüksek voltaj uygulamalarında güvenli çalışma imkanı sunmaktadır. Şasi montajı için uygun olan bu IGBT modülü, endüstriyel invertör, motor kontrol ve güç dönüştürme devreleri gibi uygulamalarda kullanılır. Düşük giriş kapasitansi (1.35 nF @ 25V) sayesinde hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 42 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.35 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 140 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
