IGBT Transistörler - Modüller

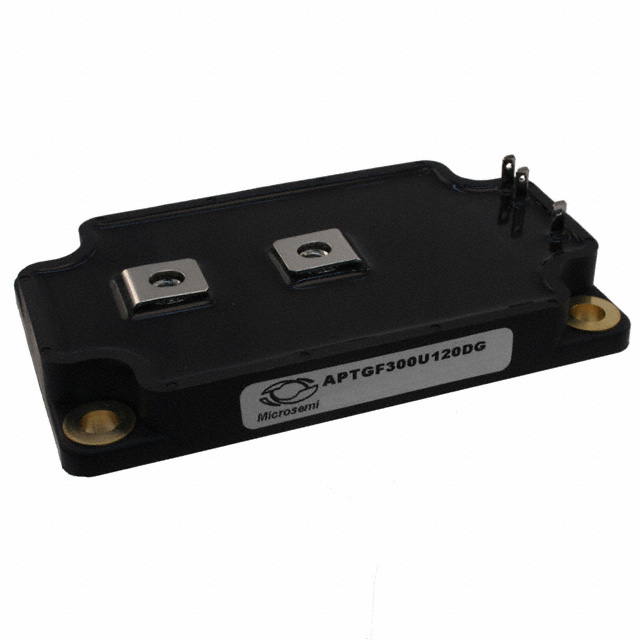

APTGF300U120DG
IGBT MODULE 1200V 400A 1780W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF300U120DG
APTGF300U120DG Hakkında
APTGF300U120DG, Microchip Technology tarafından üretilen 1200V/400A kapasiteli NPT tipi IGBT modülüdür. SP6 kasa tipi ile chassis mount uygulamalarında kullanılır. Maksimum 1780W güç yönetimi kapasitesine sahip olan bu modül, yüksek akım uygulamalarında anahtarlama işlevini sağlar. 3.9V Vce(on) değeri ile elektrik kaybı minimize edilmiş tasarıma sahiptir. Kontrol endüstrisi, güç dönüştürücüler, motor sürücüler ve enerji yönetim sistemlerinde kullanılan profesyonel bir komponenttir. Collector-Emitter Breakdown gerilimi 1200V olup, 21nF Input Capacitance değeri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1780 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
