IGBT Transistörler - Modüller
APTGF300DA120G

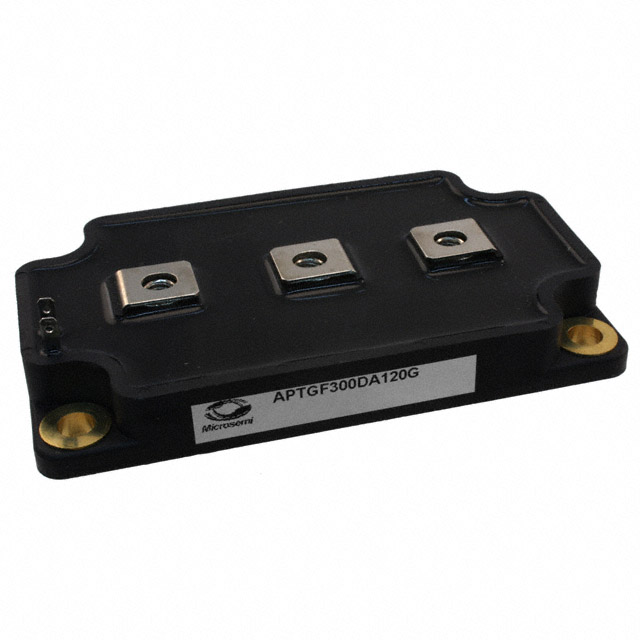

IGBT MODULE 1200V 400A 1780W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF300DA120G
APTGF300DA120G Hakkında
APTGF300DA120G, Microchip Technology tarafından üretilen 1200V 400A kapasiteli NPT tipi IGBT modülüdür. SP6 kasa türünde chassis mount konfigürasyonu ile tasarlanmıştır. 1780W maksimum güç yönetimi kapabilitesine sahip bu modül, Vce(on) değeri 15V gate voltajında 300A akımda 3.9V olarak belirtilmiştir. Input kapasitansi (Cies) 25V'de 21 nF düzeyindedir. Collector-emitter kesme gerilimi maksimum 500 µA ve collector akımı maksimum 400A'dir. Single konfigürasyon şeklinde standart input ile çalışan bu IGBT modülü, endüstriyel güç dönüştürme uygulamaları, motor sürücüleri ve statik güç kaynakları gibi yüksek gerilim anahtarlama sistemlerinde kullanılır. Cihazın mevcut durumu Obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1780 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
