APTGF300A120G

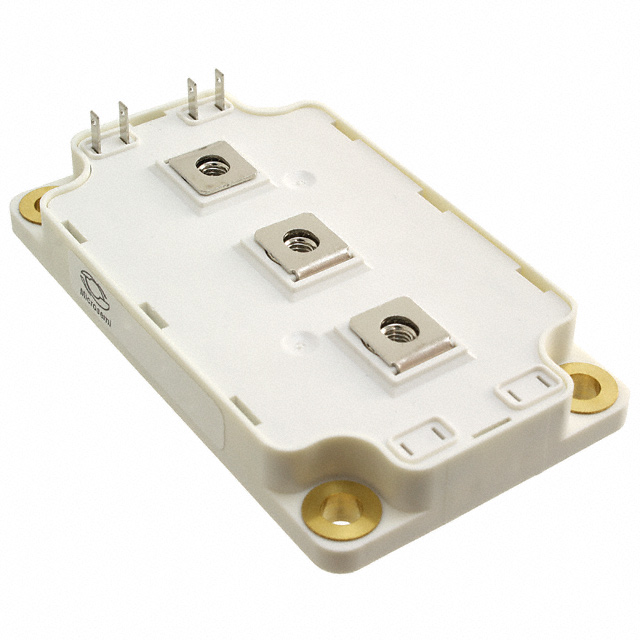

IGBT MODULE 1200V 400A 1780W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF300A120G
APTGF300A120G Hakkında
APTGF300A120G, Microchip Technology tarafından üretilen 1200V/400A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonu ile tasarlanan bu cihaz, maksimum 1780W güç seviyesinde çalışır. NPT tipi IGBT teknolojisi kullanarak vce(on) değeri 300A akımda 3.9V olarak belirlenmiştir. SP6 paket tipinde chassis mount şeklinde monte edilir. 21nF input kapasitansı ile hızlı anahtarlama uygulamalarında tercih edilir. Endüstriyel güç dönüştürme, motor sürücüleri ve UPS sistemleri gibi yüksek voltaj uygulamalarında kullanılmaktadır. NTC termistör barındırmadığından dış sıcaklık kontrol devresi gerekebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 1780 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
