IGBT Transistörler - Modüller

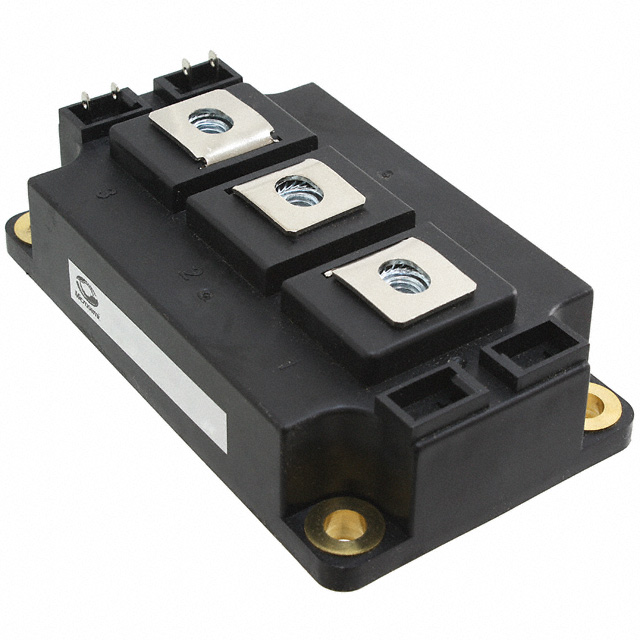

APTGF300A120D3G
IGBT MODULE 1200V 420A 2100W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF300A120D3G
APTGF300A120D3G Hakkında
APTGF300A120D3G, Microchip Technology tarafından üretilen 1200V/420A rated IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu D-3 paket modülü, maksimum 2100W güç işleyebilir. NPT (Non-Punch Through) tip IGBT'ler içeren komponent, Vce(on) değeri 3V @ 15V, 300A'dir. 19nF input kapasitansı ile karakterize edilen bu modül, endüstriyel sürücü uygulamaları, AC/DC konvertörleri ve motor kontrol sistemlerinde kullanılır. Chassis mount tipi kurulumu ile kompakt tasarımlara entegre edilebilir. 5mA maksimum collector cutoff akımı ile düşük kapalı durum kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 420 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 19 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 2100 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
