IGBT Transistörler - Modüller
APTGF25H120T1G

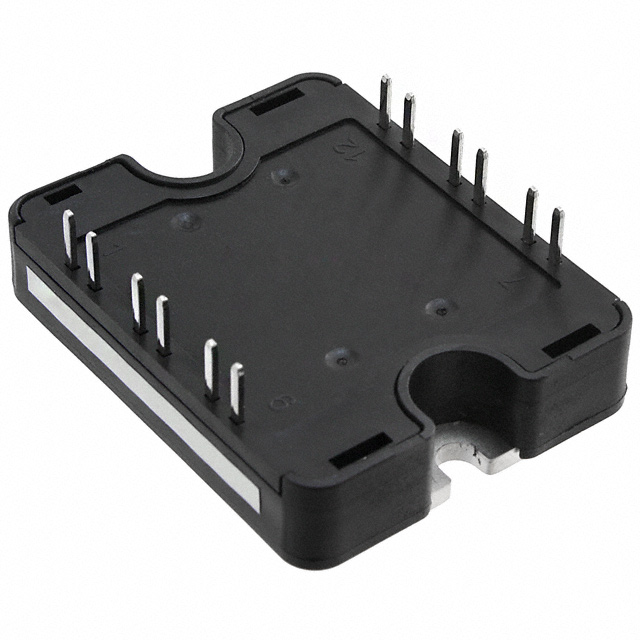

IGBT MODULE 1200V 40A 208W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF25H120T1G
APTGF25H120T1G Hakkında
APTGF25H120T1G, Microchip Technology tarafından üretilen 1200V/40A IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanan bu komponent, 208W maksimum güç kapasitesine sahiptir. NPT (Non-Punch Through) IGBT teknolojisi kullanılarak geliştirilmiş olan modül, Vce(on) değeri 3.7V'dir. SP1 paket tipinde sunulan komponentin chassis mount montajı mevcuttur. Entegre NTC thermistor sayesinde sıcaklık kontrolü sağlanır. Maksimum collector cutoff akımı 250µA ve input capacitance değeri 1.65nF'dir. Endüstriyel uygulamalar, güç dönüştürücüler, motor kontrol devreleri ve inverter tasarımlarında kullanıma uygundur. Koleksiyoner-emitter arayüzü 1200V breakdown voltajına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.65 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 208 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
