IGBT Transistörler - Modüller

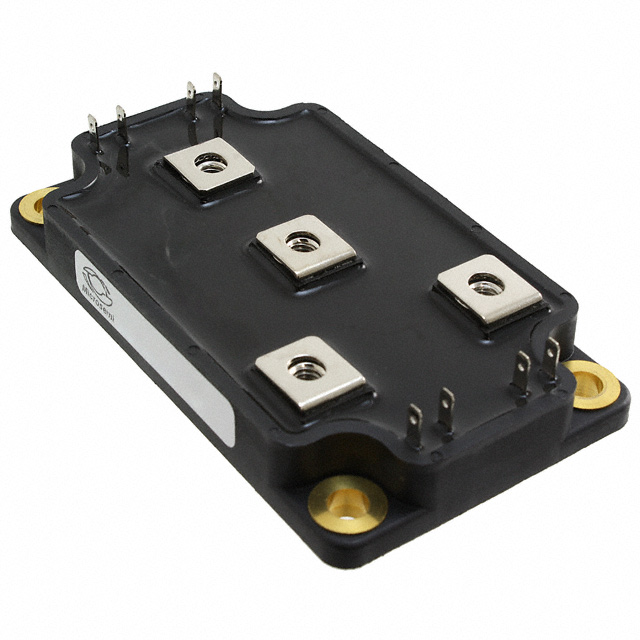

APTGF180H60G
IGBT MODULE 600V 220A 833W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF180H60G
APTGF180H60G Hakkında
APTGF180H60G, Microchip Technology tarafından üretilen 600V 220A kapasiteli IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanmış bu bileşen, 833W maksimum güç dağılımına sahiptir. NPT tipi IGBT teknolojisi kullanılarak, düşük VCE(on) değeri (2.5V @ 15V, 180A) ile verimli çalışma sağlar. SP6 paketi ile şasi montaj uygulamalarında kullanılır. Vce(sat) performansı ve hızlı anahtarlama özelliği sayesinde endüstriyel sürücü uygulamalarında, solar inverterler ve motor kontrol sistemlerinde tercih edilir. 300µA maksimum collector cutoff akımı ile statik enerji kaybı minimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 300 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 8.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 833 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 180A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
