IGBT Transistörler - Modüller

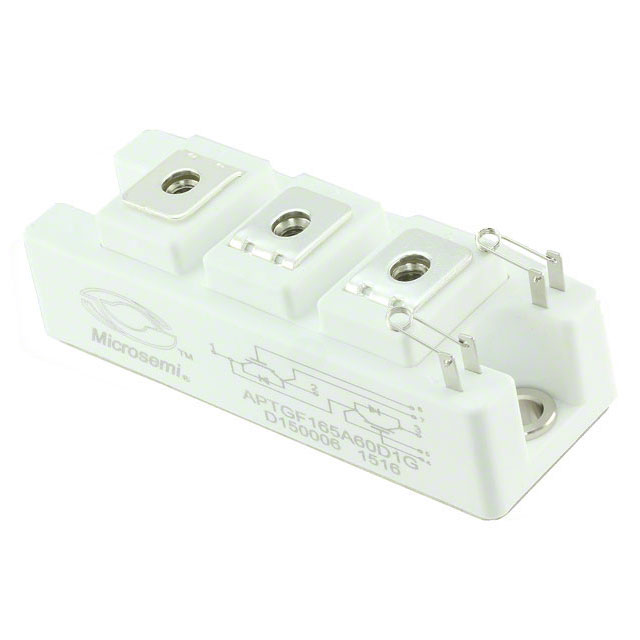

APTGF165A60D1G
IGBT MODULE 600V 230A 781W D1
- Üretici
- Microchip Technology
- Paket/Kılıf
- D1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF165A60D1
APTGF165A60D1G Hakkında
APTGF165A60D1G, Microchip Technology tarafından üretilen 600V 230A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. NPT tipi IGBT teknolojisini kullanan bu bileşen, chassis mount D1 paket tipi ile sunulmaktadır. Maksimum 781W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 200A akımda 2.45V olarak belirlenmiştir. 9nF input kapasitansı (Cies) ile hızlı anahtarlama uygulamalarında kullanılabilir. Collector cutoff akımı maksimum 250µA seviyesindedir. Endüstriyel sürücü, motor kontrol ve güç dönüştürme uygulamalarında tercih edilen bu modül, standart giriş sinyali desteği sağlamaktadır. Ürün obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 230 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D1 |
| Part Status | Obsolete |
| Power - Max | 781 W |
| Supplier Device Package | D1 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
