IGBT Transistörler - Modüller

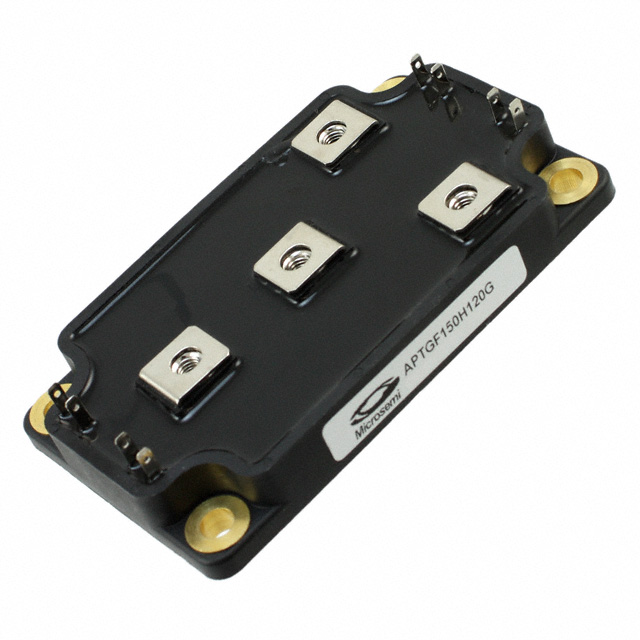

APTGF150H120G
IGBT MODULE 1200V 200A 961W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150H120G
APTGF150H120G Hakkında
APTGF150H120G, Microchip Technology tarafından üretilen 1200V/200A IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanmış bu modül, NPT tipi IGBT teknolojisini kullanır. SP6 paket tipinde sunulan bileşen, chassis mount montajı destekler. Maksimum 961W güç kapasitesine sahiptir. 3.7V Vce(on) değeri ile düşük kayıp işletim sağlar. 10.2nF giriş kapasitansı yüksek frekans uygulamalarında kullanılabilir. Endüstriyel güç dönüştürücü, inverter ve motor sürücü uygulamalarında yaygın olarak kullanılan bu modül, yüksek voltaj anahtarlaması gerektiren sistemlerde tercih edilir. Ürün üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
