IGBT Transistörler - Modüller

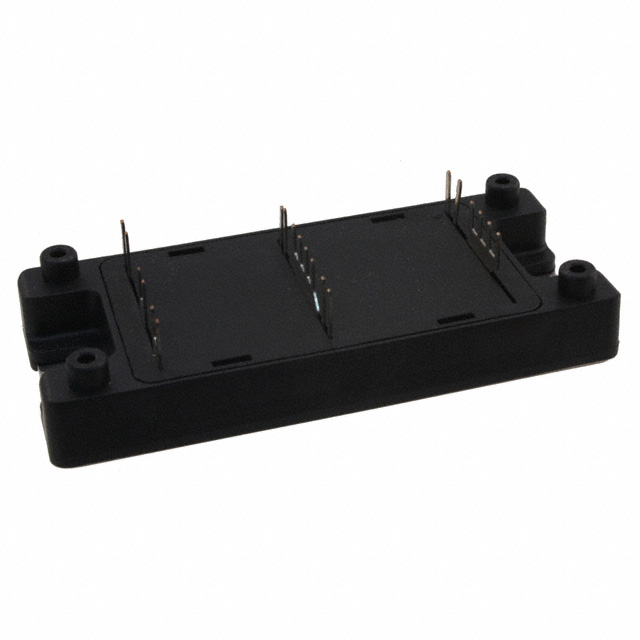

APTGF150DU120TG
IGBT MODULE 1200V 200A 961W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150DU120TG
APTGF150DU120TG Hakkında
APTGF150DU120TG, Microchip Technology tarafından üretilen 1200V/200A IGBT modülüdür. Dual, Common Source konfigürasyonunda tasarlanmış olan bu NPT tipi IGBT transistör modülü, 961W maksimum güç seviyesinde çalışabilir. SP4 kasa tipiyle Chassis Mount uygulamalarında kullanılır. 3.7V (15V gate voltajında, 150A collector akımında) Vce(on) değeriyle minimum iletim kayıpları sağlar. Entegre NTC Thermistor özelliği sayesinde sıcaklık izlemesi yapılabilir. Endüstriyel konvertörler, servo sürücüler, kaynak makinaları ve yüksek güçlü DC/AC dönüştürücülerin güç kademesinde uygulanır. Ürün halen kullanımda olmakla birlikte (Obsolete durumu) yerini yeni teknoloji ürünlere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
