IGBT Transistörler - Modüller

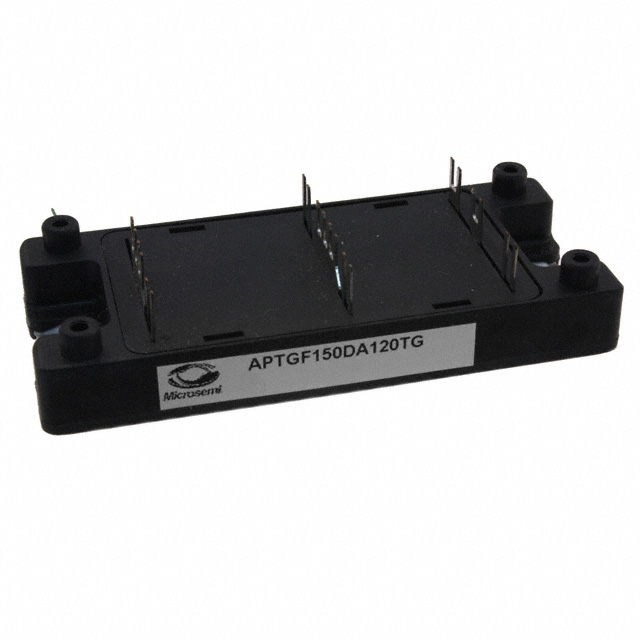

APTGF150DA120TG
IGBT MODULE 1200V 200A 961W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150DA120TG
APTGF150DA120TG Hakkında
APTGF150DA120TG, Microchip Technology tarafından üretilen 1200V/200A kapasiteli NPT tipi IGBT modülüdür. SP4 kasa tipinde sunulan bu komponent, 961W maksimum güç yönetimi kapasitesi ile endüstriyel uygulamalarda kullanılır. 3.7V Vce(on) değeri ile düşük iletim kaybı sağlar. NTC thermistor entegrasyonu sıcaklık kontrol ve korumasını güvenli hale getirir. Veya AC-DC konvertörleri, motor sürücüleri ve güç kaynakları gibi yüksek voltaj anahtarlama uygulamalarında tercih edilir. Modüler tasarımı sayesinde ısıl ve elektriksel performans optimize edilmiştir. Chassıs montajı için uygun olan bu IGBT modülü endüstriyel elektronik sistemlerde veri işleme ve enerji dönüşümü görevlerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
