IGBT Transistörler - Modüller

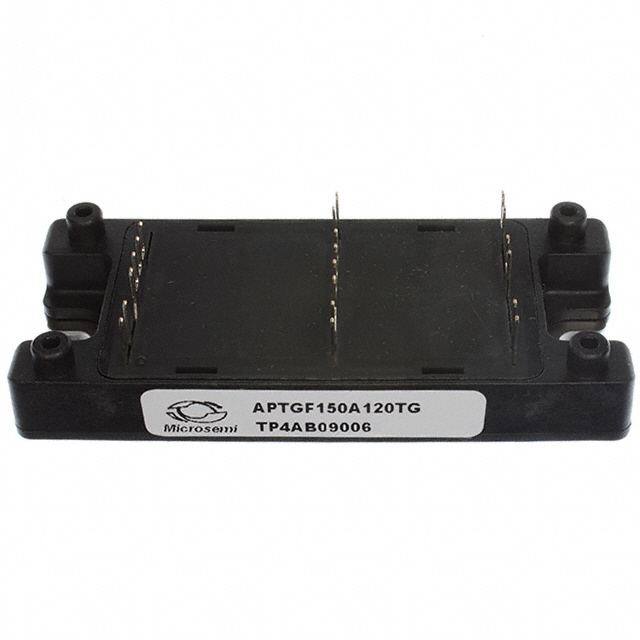

APTGF150A120TG
IGBT MODULE 1200V 200A 961W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150A120TG
APTGF150A120TG Hakkında
APTGF150A120TG, Microchip Technology tarafından üretilen 1200V 200A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu NPT tipi IGBT modülü, 961W maksimum güç kapasitesi ile çalışır. SP4 paket tipinde chassis mount olarak monte edilir ve entegre NTC thermistor ile sıcaklık kontrolü sağlar. 3.7V on-state gerilimi (Vce) ile düşük enerji kaybı sunar. Endüstriyel konvertörler, motor sürücüleri ve DC-AC inverter uygulamalarında kullanılır. Bileşen obsolete durumda olup, yeni tasarımlarda alternatif modellerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
