IGBT Transistörler - Modüller

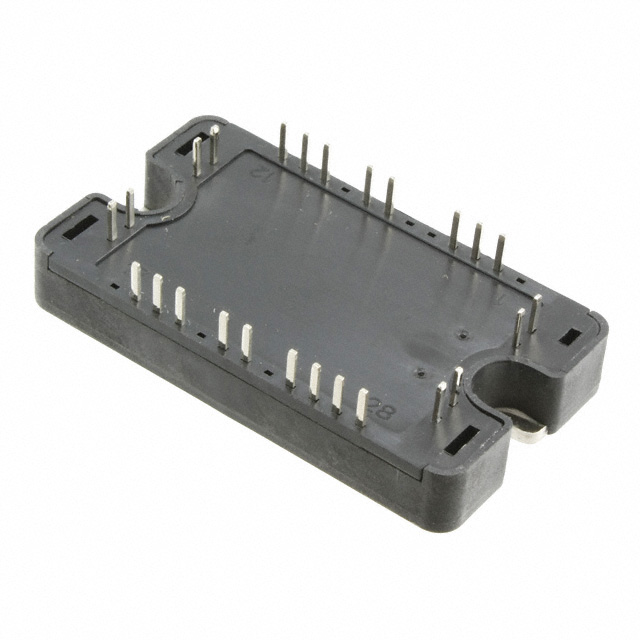

APTGF150A120T3WG
IGBT MODULE 1200V 210A 961W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150A120T3WG
APTGF150A120T3WG Hakkında
APTGF150A120T3WG, Microchip Technology tarafından üretilen 1200V/210A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu NPT tipi transistör, maksimum 961W güç taşıyabilir. SP3 paket tipinde chassis mount olarak monte edilir ve NTC termistör içerir. Vce(on) değeri 15V/150A'de 3.7V'tur. 1200V koletör-emitör bozulma voltajı ile yüksek voltaj uygulamalarında kullanılır. Endüstriyel inverter, motor sürücüleri, kaynak makineleri ve güç dönüştürme sistemlerinde tercih edilir. Cies kapasitansi 25V'de 9.3nF olup hızlı anahtarlama performansı sağlar. Ürün şu anda kullanımdan kaldırılmış (Obsolete) olup, mevcut depolardaki stoklar tükendikçe tedarik edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 210 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
