IGBT Transistörler - Modüller

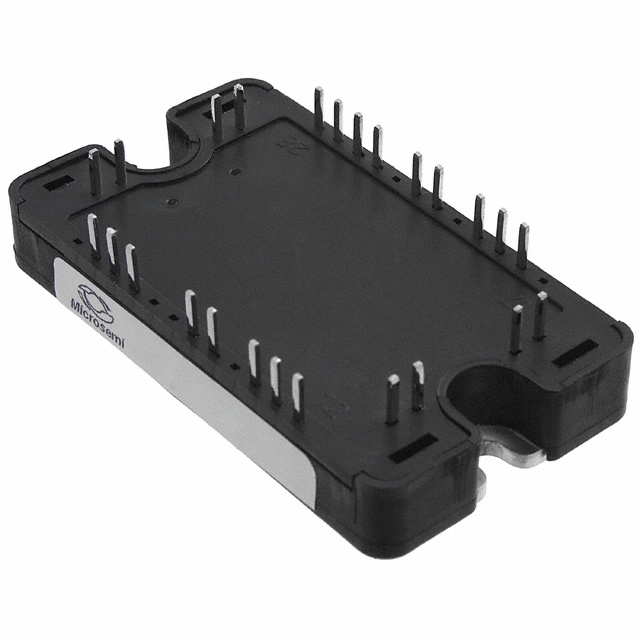

APTGF150A120T3AG
IGBT MODULE 1200V 210A 1041W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF150A120T3AG
APTGF150A120T3AG Hakkında
APTGF150A120T3AG, Microchip Technology tarafından üretilen 1200V/210A kapasiteli NPT tipi IGBT modülüdür. Half Bridge konfigürasyonlu bu bileşen, maksimum 1041W güç dağıtabilir ve chassis mount tipi montajı desteklemektedir. SP3 paketinde sunulan modül, 3.7V Vce(on) değeri ile düşük kayıplar sağlar. Entegre NTC thermistor özelliği sayesinde sıcaklık kontrolü yapılabilir. Yüksek frekans anahtarlama uygulamaları, inverter devreleri, motor kontrol sistemleri ve endüstriyel güç dönüştürme sistemlerinde kullanılmaya uygun bir bileşendir. Bileşen obsolete (üretim dışı) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 210 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 1041 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
