IGBT Transistörler - Modüller

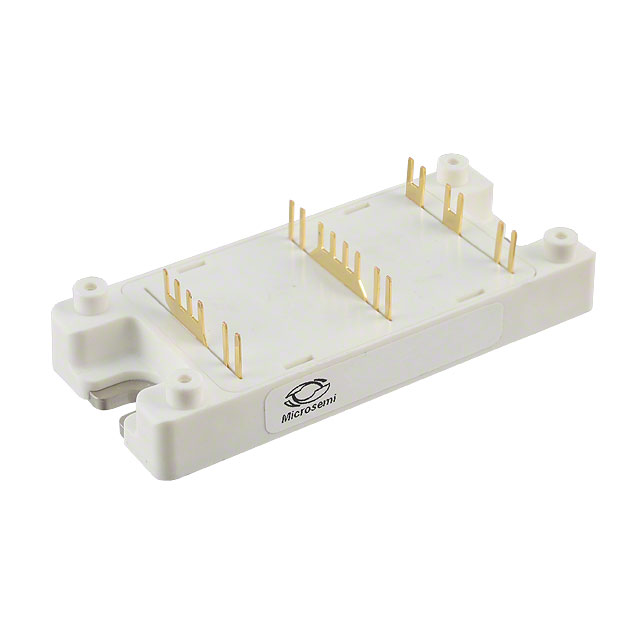

APTGF100DA120TG
IGBT MODULE 1200V 135A 568W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF100DA120TG
APTGF100DA120TG Hakkında
APTGF100DA120TG, Microchip Technology tarafından üretilen 1200V NPT tipi IGBT modülüdür. 135A maksimum collector akımı ve 568W güç yeteneği ile tasarlanmıştır. SP4 kasa tipinde chassis mount montajına sahip olup, 3.7V (15V gate, 100A collector akımında) on-state voltajı ile çalışır. Dahili NTC thermistor içerir ve standart giriş tipini destekler. 1200V breakdown voltajı ve düşük 350µA collector cutoff akımı ile güç dönüştürücüler, invertörler, motor sürücüleri ve endüstriyel uygulamalarda kullanılır. 6.9nF input kapasitansı hızlı anahtarlama performansı sağlar. Componentin durumu kullanım dışı (obsolete) olup, yedek parça uygulamalarında bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 135 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 568 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
