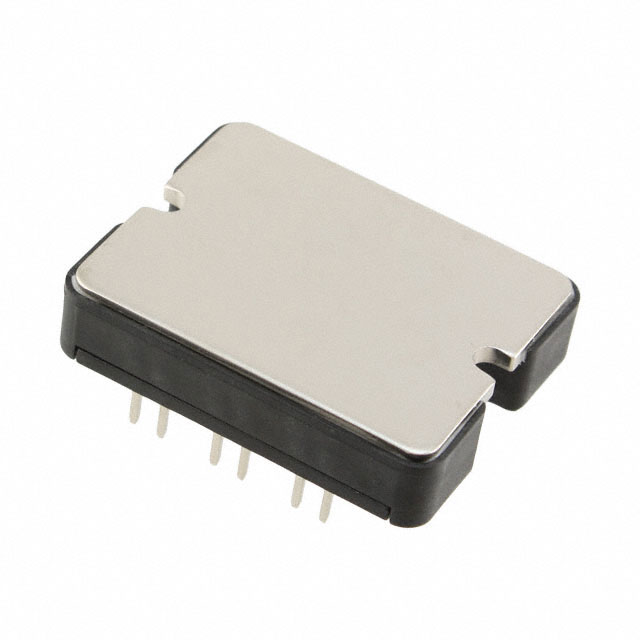

IGBT Transistörler - Modüller
APTGF100DA120T1G
IGBT MODULE 1200V 130A 735W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF100DA120T1G
APTGF100DA120T1G Hakkında
APTGF100DA120T1G, Microchip Technology tarafından üretilen 1200V 130A kapasiteli single configuration IGBT modülüdür. SP1 paket tipinde chassis mount olarak tasarlanan bu bileşen, maksimum 735W güç yönetimi sağlar. NPT (Non-Punch Through) IGBT teknolojisini kullanan modül, 3.7V Vce(on) değeri ile etkin enerji dönüşümü gerçekleştirir. Entegre NTC termistor özelliği ile sıcaklık kontrolü yapılabilir. Yüksek voltaj uygulamalarında, endüstriyel güç dönüştürücülerinde, motor kontrol sistemlerinde ve UPS gibi güç kaynağı uygulamalarında kullanılır. Standard giriş konfigürasyonu ile 6.5nF input kapasitansı ve 250µA collector cutoff akımı özelliklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 130 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP1 |
| Part Status | Obsolete |
| Power - Max | 735 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
