IGBT Transistörler - Modüller

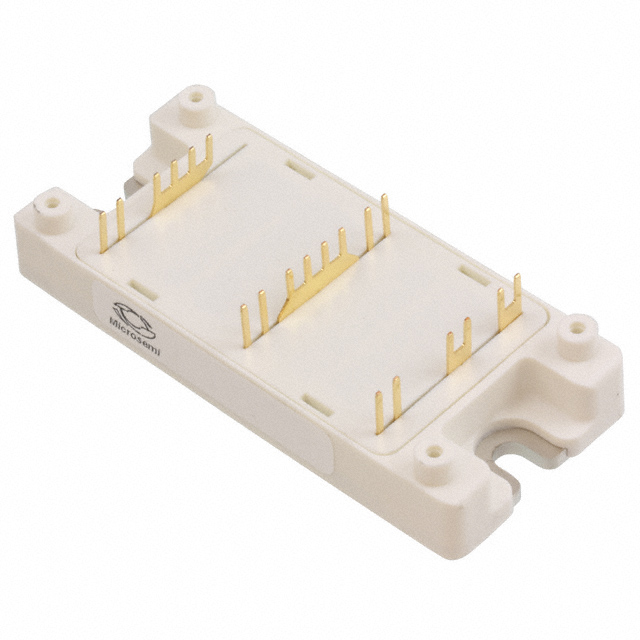

APTGF100A120TG
IGBT MODULE 1200V 135A 568W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF100A120TG
APTGF100A120TG Hakkında
APTGF100A120TG, Microchip Technology tarafından üretilen 1200V/135A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, 568W maksimum güç dağıtabilir. SP4 paketine sahip olan komponent, NPT tipi IGBT teknolojisi kullanarak yüksek voltaj uygulamalarında anahtarlama işlevi gerçekleştirir. Vce(on) değeri 15V gate voltajında 100A akımda 3.7V olarak belirtilmiştir. NTC termistör özelliği sayesinde sıcaklık izleme ve koruması sağlanır. Chassis mount tipi montaj seçeneği ile, endüstriyel sürücü sistemleri, kaynak cihazları ve güç elektronik uygulamalarında kullanılır. Komponent obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 135 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 568 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
