IGBT Transistörler - Modüller

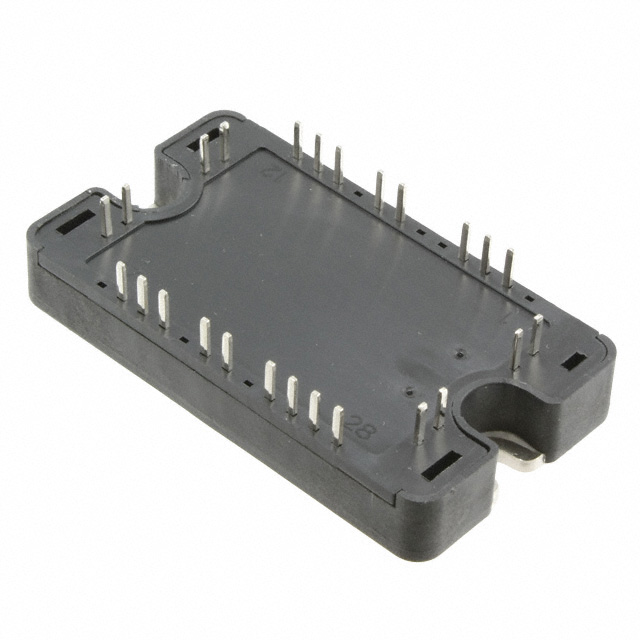

APTGF100A120T3WG
IGBT MODULE 1200V 130A 657W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF100A120T3
APTGF100A120T3WG Hakkında
APTGF100A120T3WG, Microchip Technology tarafından üretilen 1200V/130A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. NPT tipi IGBT teknolojisini kullanan bu komponent, maksimum 657W güç dağıtma yeteneğine sahiptir. SP3 paketinde sunulan modül, chassis montajı için tasarlanmıştır ve NTC thermistor ile sıcaklık koruması sağlar. 3.7V maksimum Vce(on) değeri ile düşük iletim kayıpları sunar. Standard giriş konfigürasyonu ve 6.5nF giriş kapasitansı ile yüksek frekans uygulamalarında kullanılabilir. Endüstriyel sürücü ve güç dönüştürme sistemlerinde tercih edilir. Not: Ürün üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 130 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 657 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
