IGBT Transistörler - Modüller

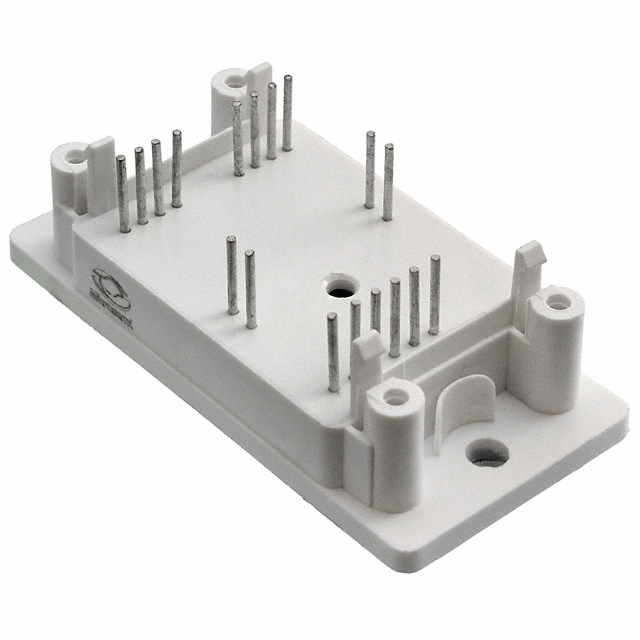

APTGF100A1202G
IGBT MODULE 1200V 135A 568W SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF100A1202G
APTGF100A1202G Hakkında
APTGF100A1202G, Microchip Technology tarafından üretilen 1200V/135A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olup, maksimum 568W güç yönetebilir. NPT tipi IGBT teknolojisi kullanılmıştır. Vce(on) değeri 100A akım koşulunda 3.7V'tur. SP2 paket tipinde sunulan bu modül, endüstriyel invertör, motor kontrol devreleri ve güç elektronikleri uygulamalarında kullanılmaktadır. Chassis mount montaj tipine sahip olan bileşen, yüksek voltaj ve akım uygulamalarında güvenilir çalışma sağlamaktadır. Kolektör-emitör diyot karakteristiğine sahip yapısı, açık döngü uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 135 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP2 |
| Part Status | Obsolete |
| Power - Max | 568 W |
| Supplier Device Package | SP2 |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
