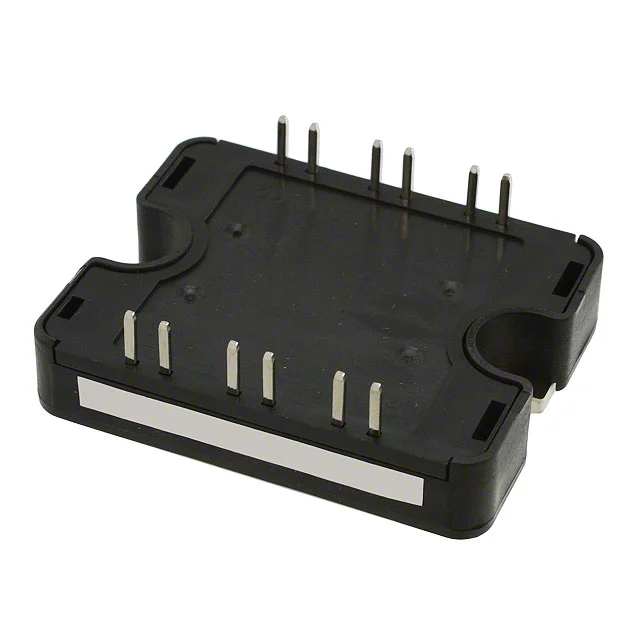

APTDF60H1201G
BRIDGE RECT 1PHASE 1.2KV 82A SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- APTDF60H1201
APTDF60H1201G Hakkında
APTDF60H1201G, Microchip Technology tarafından üretilen tek fazlı köprü doğrultucu modülüdür. AC gerilimi DC gerilime çevirmek için kullanılır ve 1.2 kV peak reverse voltage ile 82 A average rectified current değerlerine sahiptir. Chassis mount yapısı sayesinde güç elektroniği uygulamalarında, endüstriyel güç kaynaklarında, motor sürücülerinde ve benzer yüksek akım doğrultma devrelerinde kullanılabilir. SP1 package/case ile sunulan bu parça, -40°C ile 175°C arasındaki çalışma sıcaklığı aralığında çalışacak şekilde tanımlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 82 A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1200 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Supplier Device Package | SP1 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 60 A |
| Voltage - Peak Reverse (Max) | 1.2 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
