Diyotlar - Doğrultucular - Tekil

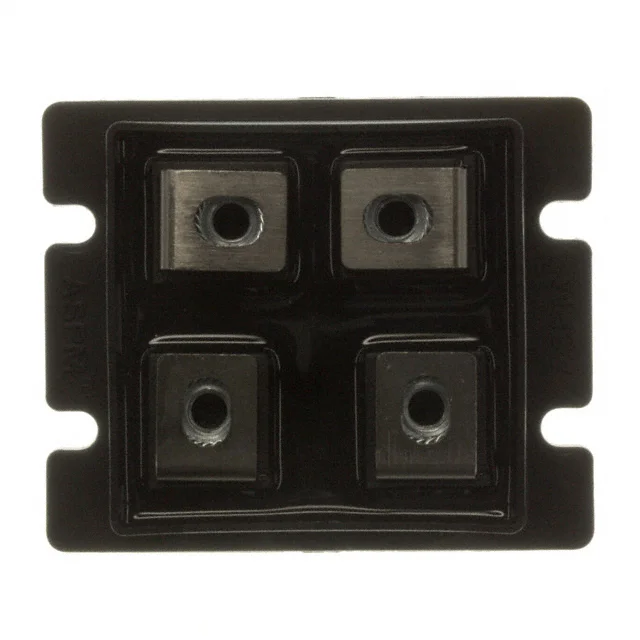

APTDF500U40G
DIODE GEN PURP 400V 500A LP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- LP4
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- APTDF500U40G
APTDF500U40G Hakkında
APTDF500U40G, Microchip Technology tarafından üretilen 400V/500A kapasiteli standart doğrultucu diyottur. LP4 paketinde sunulan bu komponent, orta ve yüksek akım uygulamalarında AC/DC konversiyon işlemlerinde kullanılır. 120 ns reverse recovery time ve fast recovery karakteristiği ile anahtarlama kaybını minimize eder. 1.5V forward voltage dayanımı ile verimli enerji dönüşümü sağlar. Endüstriyel güç kaynakları, kaynak makineleri, motor kontrol devreleri ve UPS sistemlerinde yaygın olarak tercih edilir. Chassis mount tipi montajı ile yüksek termal yönetim gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 2.5 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 120 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LP4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
