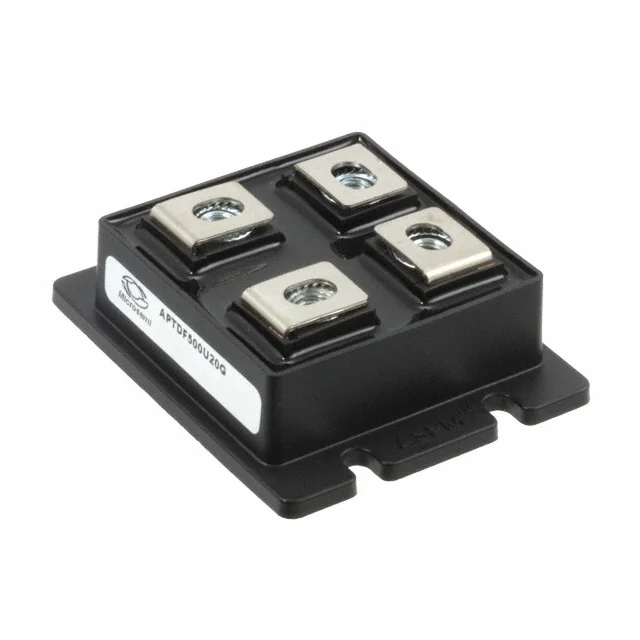

APTDF500U20G
DIODE GEN PURP 200V 500A LP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- LP4
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- APTDF500U20G
APTDF500U20G Hakkında
APTDF500U20G, Microchip Technology tarafından üretilen 200V ters gerilim dayanımına sahip fast recovery diyotudur. 500A ortalama doğrultulmuş akımla çalışabilen bu standart diyot, 70ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. LP4 kasa tipi ile chassis mount montajına uygun olan bileşen, endüstriyel güç elektroniği, kaynak makineleri, UPS sistemleri ve yüksek akımlı doğrultma uygulamalarında tercih edilir. 1.1V ileri gerilim düşüşü ve düşük reverse leakage akımı, etkili enerji dönüştürme sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 2.5 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 70 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LP4 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
