Diyotlar - Doğrultucular - Tekil

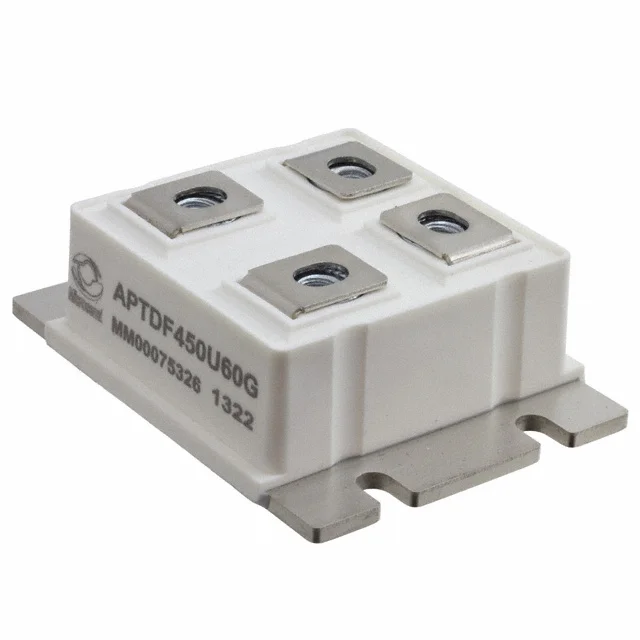

APTDF450U60G
DIODE GEN PURP 600V 500A LP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- LP4
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- APTDF450U60G
APTDF450U60G Hakkında
APTDF450U60G, Microchip Technology tarafından üretilen 600V ters gerilim kapasitesi ve 500A ortalama doğrultulmuş akım değerine sahip standart doğrultma diyodudur. LP4 chassis mount paketinde sunulan bu bileşen, 1.8V forward voltage düşüşü ile 500A akımda çalışır. 115 ns reverse recovery time ve fast recovery özelliği ile yüksek frekanslı anahtarlama uygulamalarında kullanılır. Güç kaynakları, invertörler, UPS sistemleri ve endüstriyel doğrultma devrelerinde yaygın olarak uygulanmaktadır. 2.5 mA maksimum reverse leakage akımı ile düşük kayıp karakteristiği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 2.5 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 115 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LP4 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
