Diyotlar - Doğrultucular - Tekil

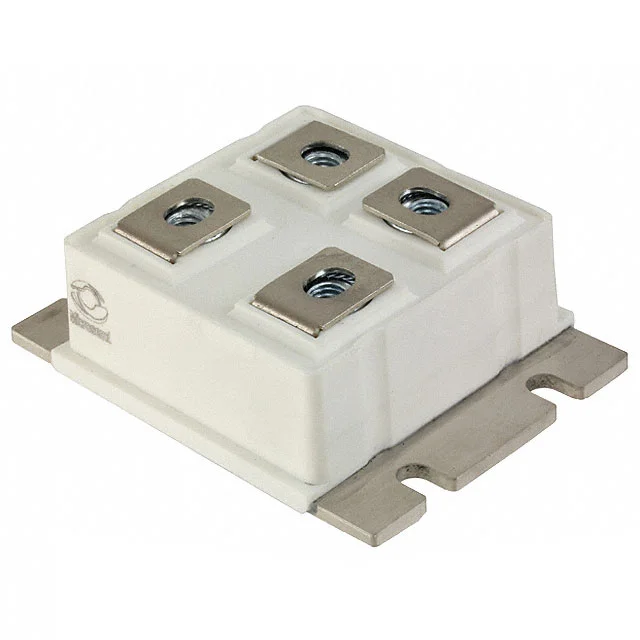

APTDF430U100G
DIODE GEN PURP 1KV 500A LP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- LP4
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- APTDF430U100G
APTDF430U100G Hakkında
APTDF430U100G, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 1000V ters voltaj ve 500A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, chassis mount yapısıyla güç uygulamalarında kullanılır. Fast recovery özelliğine (120ns trr) sahip olan diyot, endüstriyel güç kaynakları, inverter devreleri ve yüksek akımlı doğrultma uygulamalarında tercih edilir. LP4 paketindeki bileşen, 2.3V maksimum ileri voltaj düşümü ile düşük ısı kaybı sağlar ve 2.5mA ters sızıntı akımı karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 500A |
| Current - Reverse Leakage @ Vr | 2.5 mA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 120 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LP4 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 500 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
