Diyotlar - Doğrultucular - Diziler
APTDF400KK60G

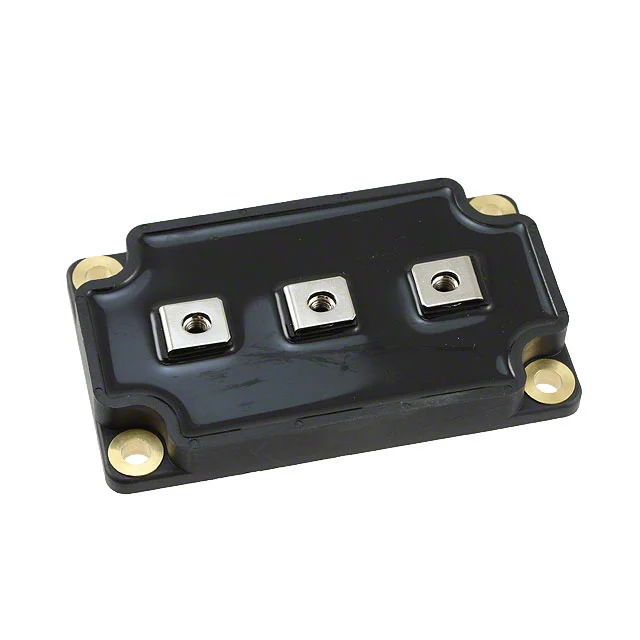

DIODE MODULE 600V 500A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400KK60G
APTDF400KK60G Hakkında
APTDF400KK60G, Microchip Technology tarafından üretilen 600V 500A kapasiteli diyot modülüdür. SP6 pakette sunulan bu komponent, 1 pair common cathode konfigürasyonuna sahip fast recovery diyotlardan oluşmaktadır. 160 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 2V forward voltage drop @ 400A ve maksimum 600V reverse voltage özellikleriyle, endüstriyel güç dönüştürme sistemlerinde, invertörler, UPS cihazları ve welding equipmentlarında rectifikasyon görevini gerçekleştirir. Chassis mount tipi montaj seçeneği ile yüksek akım uygulamalarında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 500A |
| Current - Reverse Leakage @ Vr | 750 µA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 160 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
