Diyotlar - Doğrultucular - Diziler

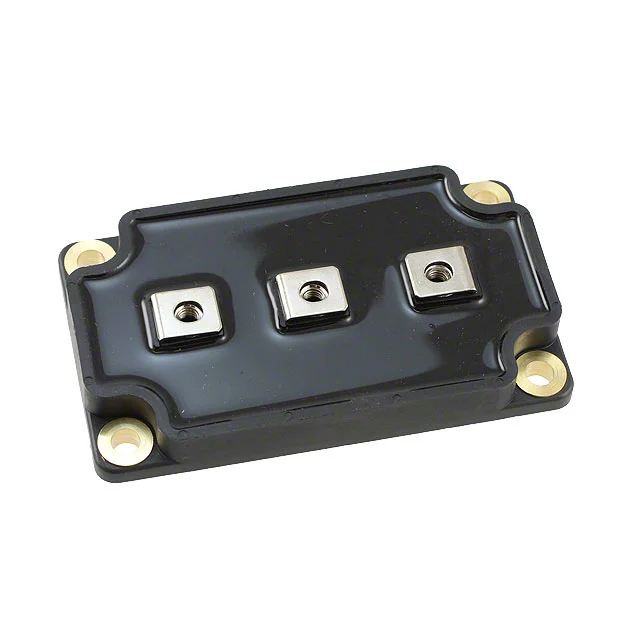

APTDF400KK20G
DIODE MODULE 200V 500A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400KK20G
APTDF400KK20G Hakkında
APTDF400KK20G, Microchip Technology tarafından üretilen 200V/500A diyot modülüdür. SP6 kasa tipi ile chassis monte edilmek üzere tasarlanmıştır. Ortak katot konfigürasyonunda iki diyottan oluşan bu modül, 60 ns reverse recovery time ile fast recovery diyot sınıfına aittir. Nominal 400A akımda 1.1V forward voltage karakteristiğine sahip olup, maksimum 200V ters gerilim dayanımı vardır. 750 µA reverse leakage akımı 200V'de ölçülmüştür. Yüksek akım doğrultma uygulamaları, güç kaynakları, inverter devreleri ve endüstriyel elektrik dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 500A |
| Current - Reverse Leakage @ Vr | 750 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
