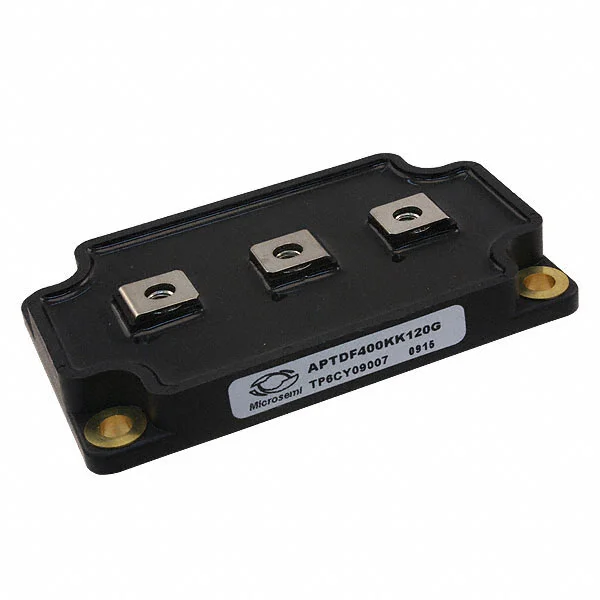

APTDF400KK120G
DIODE MODULE 1.2KV 470A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400KK120G
APTDF400KK120G Hakkında
APTDF400KK120G, Microchip Technology tarafından üretilen 1200V reverse voltaj kapasiteli, 470A ortalama doğrultulmuş akım değerine sahip bir diyot modülüdür. Common cathode konfigürasyonuyla tasarlanan bu standart recovery diyotu, LP4 pakette chassis montaj uygulamaları için optimize edilmiştir. 385ns reverse recovery time ve 3V forward voltage @ 400A özellikleriyle, endüstriyel güç elektronikleri, şalter güç kaynakları (SMPS), motor kontrol devreleri ve AC-DC doğrultucu uygulamalarında yaygın olarak kullanılır. Fast recovery karakteristiği sayesinde yüksek frekans anahtarlama operasyonlarında verimliliği artırır. 250µA reverse leakage current @ 1200V ile sızıntı akımı kontrollüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 470A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 385 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 400 A |
