APTDF400AK170G

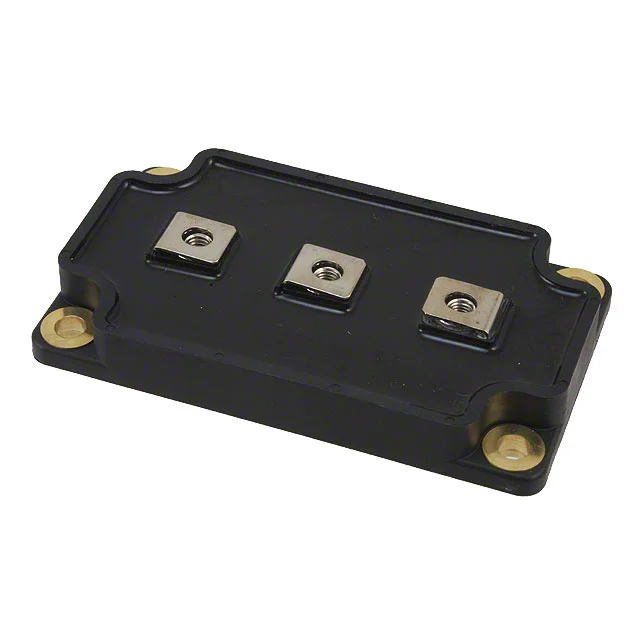

DIODE MODULE 1.7KV 480A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400AK170G
APTDF400AK170G Hakkında
APTDF400AK170G, Microchip Technology tarafından üretilen yüksek akım diyot modülüdür. 1700V ters voltaj dayanımına sahip bu bileşen, ortalama 480A doğrultma akımı sunmaktadır. Diyot çifti seri bağlantı konfigürasyonunda tasarlanmış olup, standart recovery karakteristiğine ve 572ns reverse recovery time'ına sahiptir. 400A'de maksimum 2.5V forward voltaj değeriyle çalışır. Chassis mount tipi montajla yüksek güç uygulamalarında, endüstriyel doğrultucular, kaynak ekipmanları ve enerji dönüştürme sistemlerinde kullanılmak üzere tasarlanmıştır. LP4 paketi, düşük termal direnç ve etkin ısı dağıtımı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 480A |
| Current - Reverse Leakage @ Vr | 750 µA @ 1700 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 572 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
