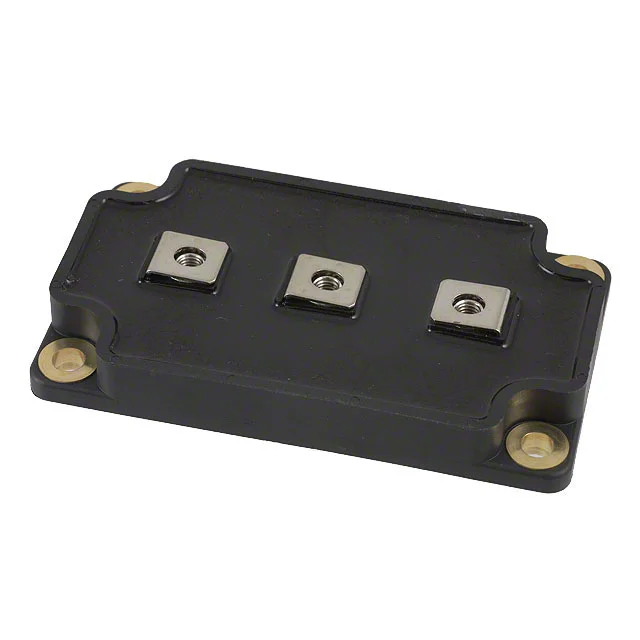

APTDF400AK120G
DIODE MODULE 1.2KV 470A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400AK120G
APTDF400AK120G Hakkında
APTDF400AK120G, Microchip Technology tarafından üretilen 1.2kV, 470A kapasiteli fast recovery diyot modülüdür. Chassis mount LP4 paketinde sunulan bu komponent, seri bağlı diyot çiftinden oluşan konfigürasyona sahiptir. 385 ns reverse recovery time ile hızlı anahtarlamaya uygun olan bu diyot modülü, yüksek akım uygulamalarında doğrultma işlevi görmektedir. Maksimum 1200V reverse voltaj ve 3V forward voltaj (400A'de) özellikleri ile enerji dönüştürme sistemlerinde, indüktif yüklerin korunması ve AC/DC güç kaynakları gibi uygulamalarda kullanılır. 250µA @ 1200V reverse leakage akımı ile düşük kayıp karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 470A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 385 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
