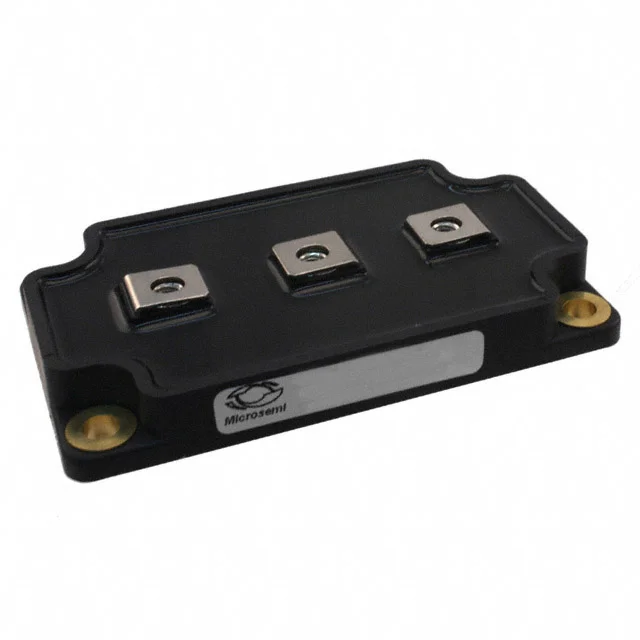

APTDF400AA170G
DIODE MODULE 1.7KV 480A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400AA170G
APTDF400AA170G Hakkında
APTDF400AA170G, Microchip Technology tarafından üretilen 1.7kV 480A kapasiteli silisyum doğrultucu diyot modulüdür. Common Anode konfigürasyonu ile tasarlanmış bu bileşen, LP4 paketinde chassis mount olarak sunulur. 400A'de maksimum 2.5V forward voltaj ile çalışan bu standart diyot, 1700V ters voltajda 750µA kaçak akımına sahiptir. 572ns reverse recovery time ile standart hızlı toparlanma karakteristiğine ve >500ns 200mA'den yüksek hızlara sahiptir. Güç dönüştürme, invertör, kaynak makineleri ve elektrik trafolarında uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 480A |
| Current - Reverse Leakage @ Vr | 750 µA @ 1700 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 572 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 1700 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
