Diyotlar - Doğrultucular - Diziler

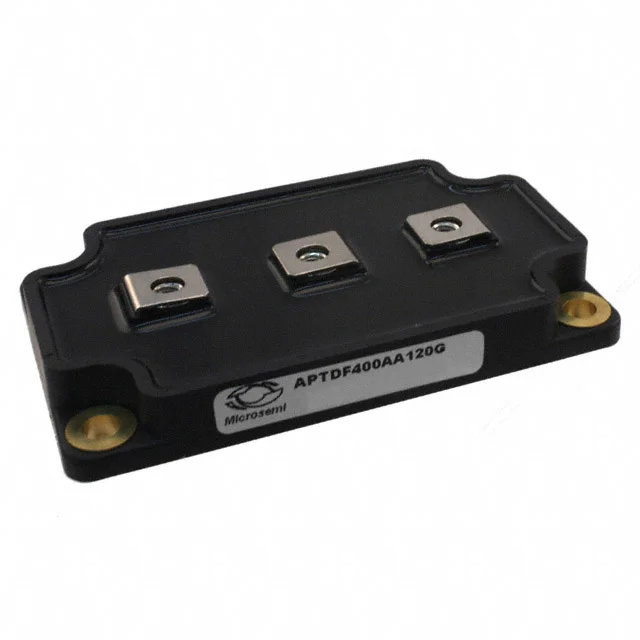

APTDF400AA120G
DIODE MODULE 1.2KV 470A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APTDF400AA120G
APTDF400AA120G Hakkında
APTDF400AA120G, Microchip Technology tarafından üretilen 1.2kV/470A kapasiteli fast recovery diyot modulüdür. Common anode konfigürasyonuna sahip bu diyot modülü, yüksek akım doğrultma uygulamalarında kullanılır. 385 ns reverse recovery time ile hızlı anahtarlama gerektiren endüstriyel güç dönüştürücü sistemleri, invertörler, kaynak makineleri ve UPS gibi uygulamalarda tercih edilir. Chassis mount montaj tipi ile sabit kurulum sağlar. 3V @ 400A forward voltage özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 470A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | LP4 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 385 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SP6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 400 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
